Воздушные автоматические выключатели и аксессуары EATON IZMX-1, INX-1, PXR

Воздушные выключатели

Серия выключателей IZMX-1 удовлетворяет самым высоким требованиям благодаря модифицированной конструкции и использованию современных материалов. Воздушные выключатели имеют компактные размеры, что позволяет уменьшить габариты распределительных щитов. Широкий ассортимент аксессуаров обеспечивают простую интеграцию выключателей в любую систему диспетчеризации или управления. Серия IZMX-1 предлагает высокую функциональность и широкий спектр возможностей коммуникации при впечатляющих эксплуатационных характеристиках.

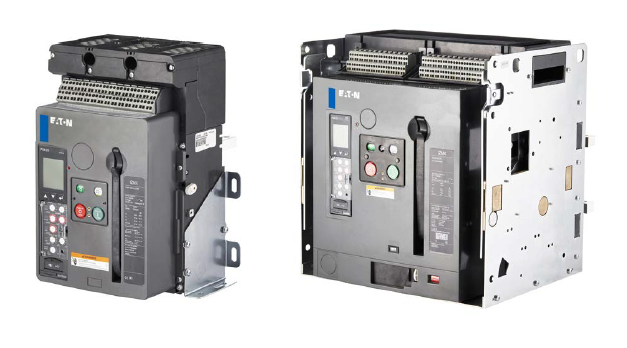

Автоматические выключатели IZMX-1 и выключатели-разъединители INX-1

  • Новое поколение расцепителей Power Xpert Release (PXR)
  • Возможность установки дополниетльных аксессуаров на заводе- изготовителе или потребителем
  • ARMS — запатентованная технология защиты персонала и оборудования от электрической дуги

Обзор системы

Обозначения

  1. Автоматический выключатель IZMX-1
  2. Корзина для выкатных выключателей
  3. Силовые выводы
  4. Изолирующие защитные шторки
  5. Моторный привод
  6. Датчик тока для нейтрального проводника
  7. Выкатная рукоятка
  8. Позиционные сигнальные контакты
  9. Дверная рамка
  10. Коммуникационные модули
  11. Блоки клемм цепей управления
  12. Контакт готовности к включению
  13. Контакт готовности к включению
  14. Включающие электромагниты
  15. Запираемые блокировки
  16. Независимые расцепители
  17. Расцепители минимального напряжения
  18. Механический индикатор срабатывания
  19. Контакт срабатывания расцепителя максимального тока
  20. Счетчик коммутаций
  21. Дополнительные контакты
  22. Блокировка органов управления
  23. Сменный блок расцепителя, тип V
  24. Сменный блок расцепителя, тип P

Расшифровка наименования

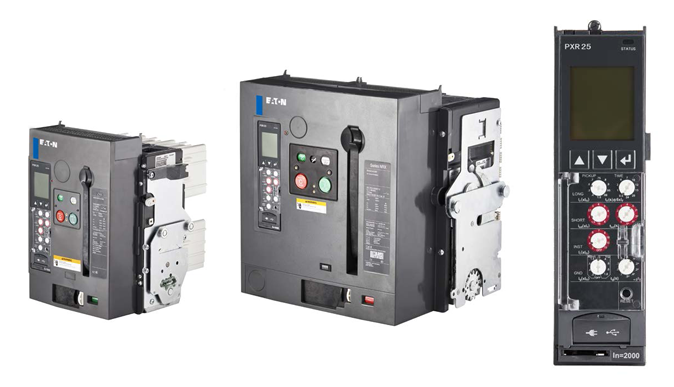

Новое поколение расцепителей PXR

Два расцепителя: PXR20 и PXR25 — для всех применений.

  • Профессиональное тестирование и параметрирование удаленно с помощью ПК + свободное ПО для взаимодействия через USB-порт
  • Матричный дисплей теперь всегда на борту — теперь больше информации и выше разрешение
  • Улучшенная защита — больше настроек и расширенный диапазон параметров
  • Улучшенная диагностика с новыми функциями «здоровье» выключателя и контролем времени работы
  • Улучшенная функция измерений — 1% точность
  • Оптимизирована функция ZSI (зональная селективность) — теперь всегда на борту
  • Постоянная индикация на дисплее: ZSI, состояние батареи, номинальный ток
  • Встроенный ModBus RTU
  • Защита с помощью пароля

  • Адаптеры силовых выводов не включены в комплект, заказываются отдельно
  • Корзины для выкатных выключателей заказываются отдельно

Icu — номинальная предельная отключающая способность при номинальном рабочем напряжении Ue

Ics — номинальная эксплуатационная отключающая способность при номинальном рабочем напряжении Ue

Отключающая
способность
Icu/Ics, кА
Число
полюсов
Номинальный
ток
In, А
Диапазон
уставок
расцепителя
перегрузки
Тип расцепителя Стационарный Выкатной
IZMX16 (630-1600 А)
42/42 3 630 252-630 V IZMX16B3-V06F-1
183395
IZMX16B3-V06W-1
183341
4 630 252-630 V IZMX16B4-V06F-1
183544
IZMX16B4-V06W-1
183559
50/50 3 800 320-800 V IZMX16N3-V08F-1
183332
IZMX16N3-V08W-1
183347
4 800 320-800 V IZMX16N4-V08F-1
183550
IZMX16N4-V08W-1
183565
66/50 3 1000 400-1000 V IZMX16H3-V10F-1
183338
IZMX16H3-V10W-1
183353
1250 500-1250 V IZMX16H3-V12F-1
183339
IZMX16H3-V12W-1
183354
1600 640-1600 V IZMX16H3-V16F-1
183340
IZMX16H3-V16W-1
183355
1600 640-1600 P IZMX16H3-P16F-1
183468
IZMX16H3-P16W-1
183483
4 1000 400-1000 V IZMX16H4-V10F-1
183556
IZMX16H4-V10W-1
183571
1250 500-1250 V IZMX16H4-V12F-1
183557
IZMX16H4-V12W-1
183572
1600 640-1600 V IZMX16H4-V16F-1
183558
IZMX16H4-V16W-1
183397
1600 640-1600 P IZMX16H4-P16F-1
183456
IZMX16H4-P16W-1
183416
IZMX40 (800-4000 А)
66/66 3 800 320-800 V IZMX40B3-V08F-1
183702
IZMX40B3-V08W-1
183726
2000 800-2000 V IZMX40B3-V20F-1
183706
IZMX40B3-V20W-1
183730
2500 1000-2500 V IZMX40B3-V25F-1
183707
IZMX40B3-V25W-1
183731
4 800 320-800 V IZMX40B4-V08F-1
183894
IZMX40B4-V08W-1
183918
2000 800-2000 V IZMX40B4-V20F-1
183898
IZMX40B4-V20W-1
183922
2500 1000-2500 V IZMX40B4-V25F-1
183899
IZMX40B4-V25W-1
183923
85/85 3 1000 400-1000 V IZMX40N3-V10F-1
183711
IZMX40N3-V10W-1
183735
3200 1280-3200 V IZMX40N3-V32F-1
183716
IZMX40N3-V32W-1
183740
4000 1600-4000 V IZMX40N3-V40F-1
183717
IZMX40N3-V40W-1
183741
4000 1600-4000 P IZMX40N3-P40F-1
183633
IZMX40N3-P40W-1
183602
4 1000 400- 000 V IZMX40N4-V10F-1
183903
IZMX40N4-V10W-1
183751
3200 1280-3200 V IZMX40N4-V32F-1
183908
IZMX40N4-V32W-1
183756
4000 1600-4000 V IZMX40N4-V40F-1
183909
IZMX40N4-V40W-1
183757
4000 1600-4000 P IZMX40N4-P40F-1
183770
IZMX40N4-P40W-1
183794
105/105 3 1600 640-1600 V IZMX40H3-V16F-1
183721
IZMX40H3-V16W-1
183745
2000 800-2000 V IZMX40H3-V20F-1
183722
IZMX40H3-V20W-1
183746
4000 1600-4000 V IZMX40H3-V40F-1
183725
IZMX40H3-V40W-1
183573
4000 1600-4000 P IZMX40H3-P40F-1
183586
IZMX40H3-P40W-1
183610
4 1600 640-1600 V IZMX40H4-V16F-1
183913
IZMX40H4-V16W-1
183805
2000 800-2000 V IZMX40H4-V20F-1
183914
IZMX40H4-V20W-1
183806
4000 1600-4000 V IZMX40H4-V40F-1
183917
IZMX40H4-V40W-1
183809
4000 1600-4000 P IZMX40H4-P40F-1
183778
IZMX40H4-P40W-1
183802

Выключатели-разъединители INX-1

  • Icm — номинальная включающая способность.Максимально ожидаемый пиковый ток приноминальном рабочем напряжении Ue
  • Icw — кратковременно выдерживаемый ток (токтермической стойкости при t=1 с.)
Отключающая способность
Icm/Icw, кА
Число полюсов Номинальный ток
In, А
Стационарный Выкатной
INX16 (630-1600 А)
88/42 3 630 INX16B3-06F-1
183447
INX16B3-06W-1
183639
800 INX16B3-08F-1
183448
INX16B3-08W-1
183640
1000 INX16B3-10F-1
183449
INX16B3-10W-1
183641
1250 INX16B3-12F-1
183450
INX16B3-12W-1
183642
1600 INX16B3-16F-1
183451
INX16B3-16W-1
183643
4 1250 INX16B4-12F-1
183647
INX16B4-12W-1
183652
1600 INX16B4-16F-1
183648
INX16B4-16W-1
183653
INX40 (800-4000 А)
144/66 3 2000 INX40B3-20F-1
184044
INX40B3-20W-1
184060
2500 INX40B3-25F-1
184045
INX40B3-25W-1
184061
3200 INX40B3-32F-1
184046
INX40B3-32W-1
184062
4 4000 INX40B4-40F-1
184079
INX40B4-40W-1
184095
166/85 3 3200 INX40N3-32F-1
184054
INX40N3-32W-1
184070
4000 INX40N3-40F-1
184055
INX40N3-40W-1
184071
4 3200 INX40N4-32F-1
184086
INX40N4-32W-1
184102
4000 INX40N4-40F-1
184087
INX40N4-40W-1
183925

Аксессуары

Изолирующие защитные шторки

При выкатывании выключателя из корзины шторки автоматически закрывают токоведущие силовые выводы корзины.

  • Знак «+» в наименовании означает что аксессуар будет установлен на основное оборудование на заводе
Для использования с Количество полюсов Наименование
Артикул
IZMX-CAS163… 3 IZMX-SH163-1
184187
+IZMX-SH163-1
184186
IZMX-CAS164… 4 IZMX-SH164-1
184191
+IZMX-SH164-1
184190
IZMX-CAS403… 3 IZMX-SH403-1
184189
+IZMX-SH403-1
184188
IZMX-CAS404… 4 IZMX-SH404-1
184193
+IZMX-SH404-1
184192

Уплотнительные рамки

Запасная часть для уплотнения выреза двери до степени защиты IP31.

Для использования с Наименование
Артикул
IZMX16…F-1
INX16…F-1
IZMX-DEG16-F-1
184136
IZMX40…F-1
INX40…F-1
IZMX-DEG40-F-1
184137
IZMX16…W-1
INX16…W-1
IZMX-DEG16-W-1
184138
IZMX40…W-1
INX40…W-1
IZMX-DEG40-W-1
184139

Блокировка выкатывания

Для использования с Наименование
Артикул
IZMX16...W-1
INX16…W-1
IZMX-DI16-W-1
184204
IZMX40…W-1
INX40…W-1
IZMX-DI40-W-1
184205

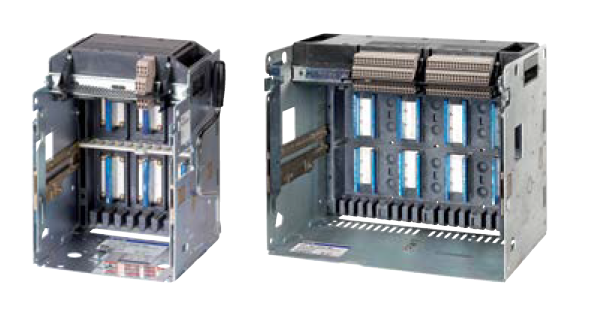

Корзины для выкатных выключателей

  • В комплекте поставки крышка дугогасительной камеры, кодировка безопасности для основного устройства
  • Знак «+» в наименовании означает что аксессуар будет установлен на основное оборудование на заводе
Для
использования с
На номинальные
токи до, А
Количество полюсов Наименование
Артикул
Примечание
IZMX16...W-1
INX16…W-1
1600 3 +IZMX-CAS163-1600-1
183939
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS163-1600-SEC-1
183941
Полностью укомплектована выводами
цепей управления
4 +IZMX-CAS164-1600-1
183954
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS164-1600-SEC-1
183956
Полностью укомплектована выводами
цепей управления
IZMX40...W-1
INX40…W-1
2000 3 +IZMX-CAS403-2000-1
183942
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS403-2000-SEC-1
183944
Полностью укомплектована выводами
цепей управления
4 +IZMX-CAS404-2000-1
183957
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS404-2000-SEC-1
183959
Полностью укомплектована выводами
цепей управления
2500 3 +IZMX-CAS403-2500-1
183945
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS403-2500-SEC-1
183947
Полностью укомплектована выводами
цепей управления
4 +IZMX-CAS404-2500-1
183960
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS404-2500-SEC-1
183962
Полностью укомплектована выводами
цепей управления
3200 3 +IZMX-CAS403-3200-1
183948
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS403-3200-SEC-1
183950
Полностью укомплектована выводами
цепей управления
4 +IZMX-CAS404-3200-1
183963
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS404-3200-SEC-1
183965
Полностью укомплектована выводами
цепей управления
4000 3 +IZMX-CAS403-4000-1
183951
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS403-4000-SEC-1
183953
Полностью укомплектована выводами
цепей управления
4 +IZMX-CAS404-4000-1
183966
Выводы цепей управления в
соответствии с заказанными опциями
IZMX-CAS404-4000-SEC-1
183968
Полностью укомплектована выводами
цепей управления

Защитные кожухи

Защитный кожух обеспечивает степень защиты IP55.

Для использования с Наименование
Артикул
IZMX16…F-1
INX16…F-1
IZMX-DC16-F-1
184235
IZMX40…F-1
INX40…F-1
IZMX-DC40-F-1
184236
IZMX16…W-1
INX16…W-1
IZMX-DC16-W-1
184237
IZMX40…W-1
INX40…W-1
IZMX-DC40-W-1
184238

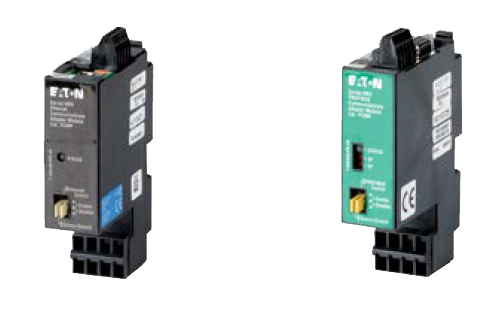

Модули связи

Модули связи наружного монтажа.

  • Жгут для подключения в комплекте
Описание Наименование
Артикул
Модуль связи Ethernet IZMX-ECAM-1
186874
Модуль связи Modbus IZMX-MCAM-1
186876
Модуль связи Profibus IZMX-PCAM-1
186875

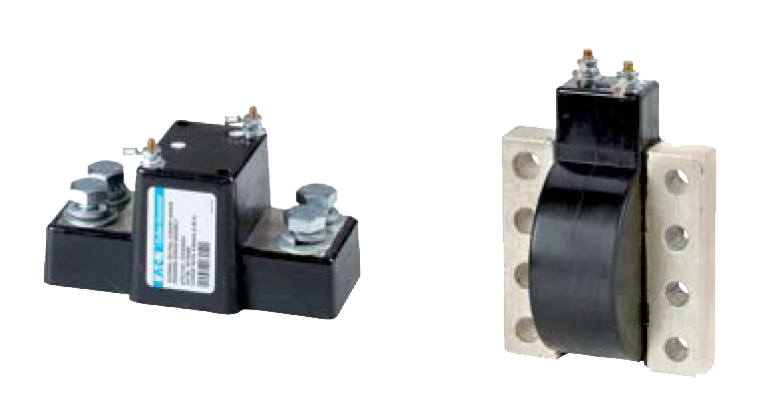

Датчики тока нейтрали

Датчик нейтрали наружного монтажа для защиты от утечки тогка на землю.

Для использования с Наименование
Артикул
IZMX16… IZMX-CT16-N-1
183990
IZMX40… IZMX-CT40-N-1
183991

Блоки клемм цепей управления

Для использования с Количество Наименование
Артикул
IZMX-CAS… 2 блока IZMX-SEC-TB2-W-1
184242
12 блоков IZMX-SEC-TB12-W-1
184243

Моторные приводы

Двигатель автоматически взводит пружинно- накопительный механизм для дистанционного или локального включения.

  • Сигнализационный контакт «пружина взведена» в комплекте поставки
  • Знак «+» в наименовании означает что аксессуар будет установлен на основное оборудование на заводе
Для использования с Номинальное управляющее напряжение Наименование
Артикул
IZMX16…
INX16…
24 В DC +IZMX-M16-24DC-1
184245
IZMX-M16-24DC-1
184246
220 - 240 В AC 50/60 Гц
110 - 125 В DC
+IZMX-M16-230AD-1
184253
IZMX-M16-230AD-1
184254
IZMX40…
INX40…
24 В DC +IZMX-M40-24DC-1
184255
IZMX-M40-24DC-1
184256
220 - 240 В AC 50/60 Гц
110 - 125 В DC
+IZMX-M40-230AD-1
184263
IZMX-M40-230AD-1
184264

Независимые расцепители

Могут комбинироваться с расцепителем минимального напряжения или вторым независимым расцепителем.

  • Знак «+» в наименовании означает что аксессуар будет установлен на основное оборудование на заводе
Для использования с Номинальное управляющее напряжение Наименование
Артикул
IZMX16..., IZMX40...
INX16..., INX40...
24 В DC +IZMX-ST24DC-1
184265
IZMX-ST24DC-1
184266
220 - 240 В AC/DC +IZMX-ST230AD-1
184273
IZMX-ST230AD-1
184274

Включающие электромагниты

  • Без контакта готовности к включению
  • Знак «+» в наименовании означает что аксессуар будет установлен на основное оборудование на заводе
Для использования с Номинальное управляющее напряжение Наименование
Артикул
IZMX16..., IZMX40...
INX16..., INX40...
24 В DC +IZMX-SR24DC-1
184280
IZMX-SR24DC-1
184281
220 - 240 В AC/DC +IZMX-SR230AD-1
184288
IZMX-SR230AD-1
184289

Расцепители минимального напряжения

  • Не могут комбинироваться со вторым независимым расцепителем
  • Знак «+» в наименовании означает что аксессуар будет установлен на основное оборудование на заводе
Для использования с Номинальное управляющее напряжение Наименование
Артикул
IZMX16..., IZMX40...
INX16..., INX40...
24 В DC +IZMX-UVR24DC-1
184107
IZMX-UVR24DC-1
184108
208 - 240 В AC
208 - 250 В DC
+IZMX-UVR230AD-1
184161
IZMX-UVR230AD-1
184162

Модули временной задержки

Для использования с Время задержки Номинальное управляющее
напряжение
Примечания Наименование
Артикул
IZMX16..., IZMX40...
INX16..., INX40...
0,1 с, 0,5 с, 1,0 с,
2,0 с
120 В AC Только в сочетании с
IZMX-UVR110AD-1
IZMX-UVR-TD-120AC-1
184165
230 В AC Только в сочетании с
IZMX-UVR230AD-1
IZMX-UVR-TD-230AC-1
184166

Счетчики коммутаций

Для использования с Наименование
Артикул
IZMX16…, IZMX40…
INX16…, INX40…
+IZMX-OC-1
184128
IZMX16…
INX16…
IZMX-OC16-1
184129
IZMX40…
INX40…
IZMX-OC40-1
184130
