Устройства плавного пуска EATON DS7 и S811+

Устройства плавного пуска DS7 и S811+

Главная задача УПП — обеспечение бесступенчатого, плавного разгона и остановки электродвигателя за счет регулирования величины напряжения. Плавный пуск положительно влияет на функционирование системы и предотвращает разнообразные негативные проявления: проскальзывание клиновидных ремней, гидравлические удары в трубопроводахи т. д

DS7 — модели устройств плавного пуска из серии DS7 представляют собой простые и экономичные решения для применения в целом ряде отраслей, а также для замены пусковых сборок по схеме «Звезда–Треугольник». Помимо этого, данное оборудование обеспечивает плавный пуск небольших конвейеров, насосов и вентиляторов.

S811+ — новые софтстартеры серии S8x1+ обеспечивают плавный пуск насосов, конвейеров и вентиляторов. К числу дополнительных преимуществ использования таких УПП относятся максимально компактные размеры в классе, расширенная функциональность и самый большой на рынке набор встроенных защит как системы, так и двигателя.

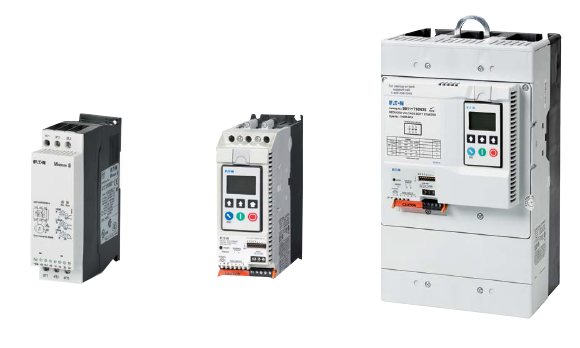

Характеристики DS7 S811+
Схема подключения
Управление По двум фазам По трем фазам
Подключение Прямое Прямое / «В треугольнике»
Номинальный рабочий ток 4 ... 200 А 37 ... 1000 А
Встроенный байпас + +
Температура окружающего
воздуха
-5 ... +40 °C -30 °C ... +50 °C
Степень защиты IP20 IP20

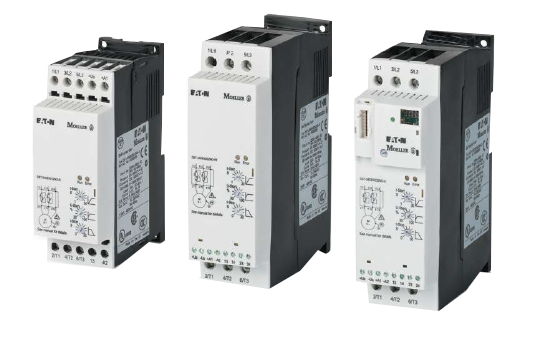

Устройства плавного пуска DS7

  • Компактный размер
  • Общие аксессуары с контакторами DILM
  • Интеграция в систему SmartWire-DT
  • Уникальный алгоритм управления пуском двигателя, устраняющий вибрации
  • Управление по двум фазам
  • Повышенный крутящий момент

Применение устройства плавного пуска вместо контактора позволит

  • Избежать высоких пусковых токов, возникающих при пуске асинхронного двигателя и вызывающих просадку напряжения сети.
  • Избежать гидравлических ударов в системах насосов.
  • Обеспечить мягкий пуск конвейерным системам.
  • Увеличить срок службы установок в связи с устранением ударной нагрузки на механизмы (шпильки, подшипники, приводные ремни и т. п.).

Области применения

  • Конвейеры
  • Вентиляторы
  • Насосы

Преимущества

В устройстве плавного пуска DS7 применен уникальный, разработанный и запатентованный компанией Eaton, алгоритм управления тиристорами (PCT/EP00/12938,19.12.2000), позволяющий радикально уменьшить пульсации момента при пуске, связанные с формированием элиптического вращающегося поля, а так же вдвое уменьшить ток неуправляемой фазы, что приводит к более быстрому и равномерному пуску двигателя и более качественной защите с помощью автоматического выключателя.

Характеристики

  • Встроенные шунтирующие контакторы.
  • Категория применения AC-53a: 10 пусков в час, трехкратный пусковой ток, пуск в течение 5 с, 75% времени работы в цикле.
  • Температурный диапазон работы 0…40 °С
  • Питание 24 В AC/DC или 110/230 В AC
  • Напряжение сети 230-480 В
  • Настройки для стандартных применений.

Управляемые параметры

  • Время разгона: от 1 до 30 с
  • Напряжение пуска: от 30 до 100 %
  • Время торможения: от 0 до 30 с

DS7 в системе xStart

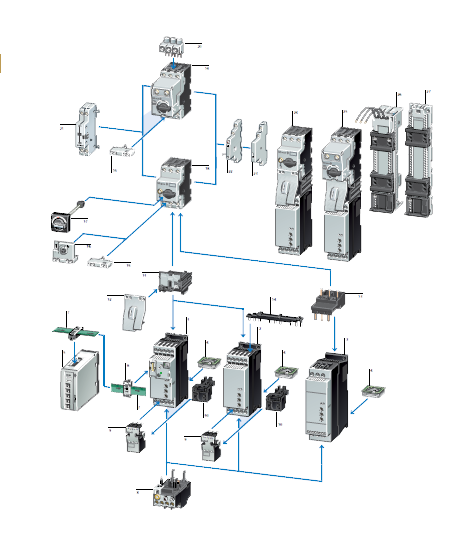

Обозначения

  1. DS7 со SmartWire-DT
  2. Типоразмер DS7 номер 1 до 12 A
  3. Типоразмер DS7 номер 2 до 32 A
  4. Вентилятор устройства DS7-FAN-32
  5. Подключения SmartWire-DT
  6. Разъем внешнего устройства SmartWire-DT
  7. Кабель SmartWire-DT
  8. Реле перегрузки
  9. Разъем присоединения двигателя с зажимными клеммами
  10. Гнездо разъема подключения двигателя
  11. Набор PKZM0-XDM для быстрого подключения
  12. Набор PKZM0-XDM для быстрого подключения
  13. Набор подключения PKZM0-XDM
  14. Трехфазная шина
  15. Стандартный вспомогательный контакт
  16. Стартовый вспомогательный контакт
  17. -
  18. Автоматический выключатель защиты двигателя PKZM0
  19. Автоматический выключатель защиты двигателя PKE
  20. Входные клеммы
  21. Расцепитель по напряжению
  22. Стандартный вспомогательный контакт
  23. Стандартный вспомогательный контакт
  24. Комбинация устройства плавного пуска с PKZ
  25. Комбинация устройства плавного пуска с PKE
  26. Шинный адаптер
  27. Шинный адаптер

Таблица подбора устройства плавного пуска DS7 и компонентов для его защиты

Ном.
мощность
двигателя
при 400 В
50 Гц, кВт
Ном.
ток,
А
  Цепи управления Пускатель и защита
двигателя
Реле
перегрузки
(опция
Контактор
(опция
Наименование 24 В AC/DC 110/230 В
AC/DC
SmartWire
DS7-340SX... DS7-342SX... DS7-34DSX...
1,1 3 DS7-34xSX004NO-x 134847 134925 134943 PKZM0-4 (+ CL-PKZ0) ZB12-4 DILM7
1,5 4 DS7-34xSX004NO-x 134847 134925 134943 PKZM0-4 (+ CL-PKZ0) ZB12-4 DILM7
2,2 5 DS7-34xSX007NO-x 134849 134927 134945 PKZM0-6,3 (+ CL-PKZ0 ZB12-6 DILM7
3 7 DS7-34xSX007NO-x 134849 134927 134945 PKZM0-10 (+ CL-PKZ0) ZB12-10 DILM9
4 9 DS7-34xSX009NO-x 134910 134928 134947 PKZM0-10 (+ CL-PKZ0 ZB12-10 DILM9
5,5 12 DS7-34xSX012NO-x 134911 134929 134947 PKZM0-12 (+ CL-PKZ0) ZB12-12 DILM12
7,5 16 DS7-34xSX016NO-x 134912 134930 134948 PKZM0-16 (+ CL-PKZ0 ZB32-16 DILM17
11 24 DS7-34xSX024NO-x 134913 134931 134949 PKZM0-25 (+ CL-PKZ0) ZB32-24 DILM25
15 32 DS7-34xSX032NO-x 134914 134932 134950 PKZM0-32 (+ CL-PKZ0) ZB32-32 DILM32
18,5 38 DS7-34xSX041NO-x 134916 134934 134952 NZMN1-M50/PKZM4-50 ZB65-40+
ZB65-XEZ
DILM50
22 41 DS7-34xSX041NO-x 134916 134934 134952 NZMN1-M50/PKZM4-50 ZB65-40+
ZB65-XEZ
DILM50
30 55 DS7-34xSX055NO-x 134917 134935 134953 NZMN1-M63/PKZM4-58 ZB65-57+
ZB65-XEZ
DILM65
37 70 DS7-34xSX070NO-x 134918 134936 134954 NZMN1-M80 ZB150-70/KK DILM80
45 81 DS7-34xSX081NO-x 134919 134937 134955 NZMN1-M100 ZB150-100/KK DILM95
55 100 DS7-34xSX100NO-x 134920 134938 134956 NZMN1-M100 ZB150-100/KK DILM115
75 135 DS7-34xSX135NO-x 134921 134939 134957 NZMN2-M160 ZB150-150/KK DILM150
90 160 DS7-34xSX160NO-x 134922 134940 134958 NZMN2-M200 Z5-160/FF250 DILM185
110 200 DS7-34xSX200NO-x 134923 134941 134959 NZMN2-M200 Z5-220/FF250 DILM225

Размеры [мм]

DS7-34xSX004...012

DS7-34xSX016...032

DS7-34xSX041...100

DS7-34xSX041...100

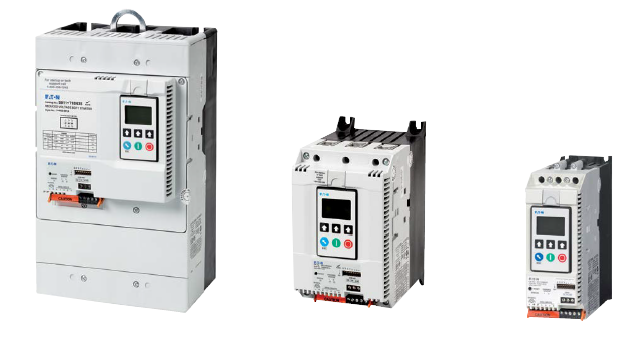

Устройства плавного пуска S811+

  • Высокая перегрузочная способность
  • Управление по трем фазам
  • Возможно подключениекак напрямую от сети, так и по схеме «внутри треугольника»
  • Внутренняя схема шунтирования и расширенные механизмы мониторинга и защиты
  • Номинальный рабочий ток до 1000 А

Характеристики

  • Регулируемые классы перегрузки: класс 5, 10, 20, 30
  • Температура окружающего воздуха от -30 °C до 50 °C
  • Питание 24 В DC
  • Сетевое напряжение до 690 В

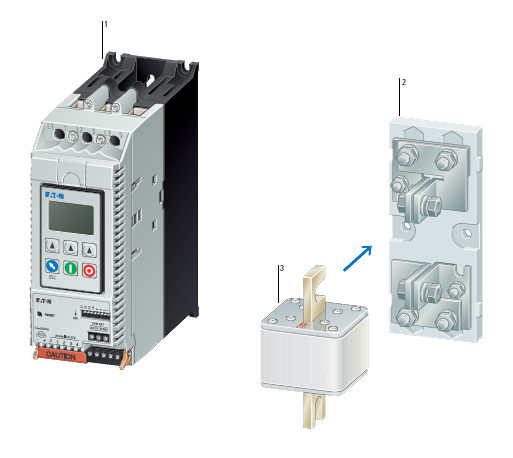

Обозначения

  1. УПП S811+
  2. Держатель плавкой вставки
  3. Плавкая вставка

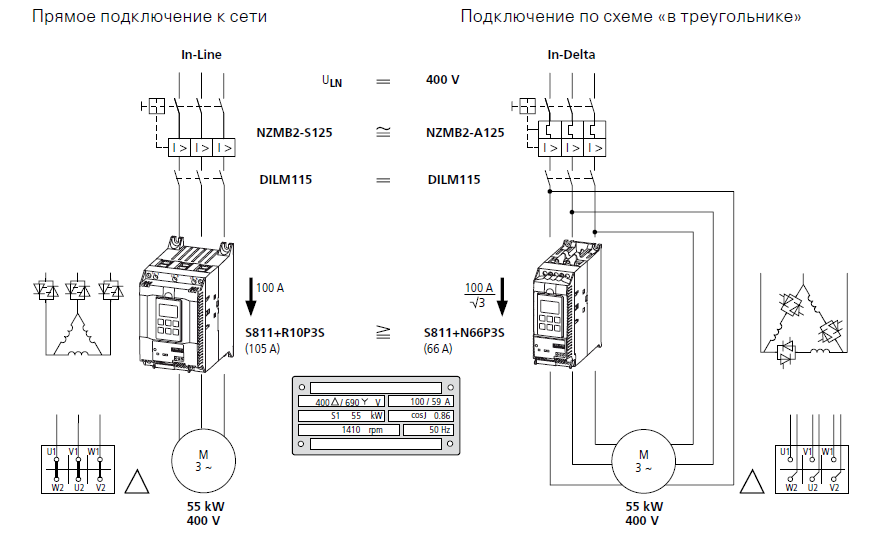

Пример подключения



Таблица подбора устройств плавного пуска S811+

  • Рабочее напряжение сети 200-600 В 50/60 Гц
  • Напряжение цепей управления 24 В DC
  • Температура окружающего воздуха от -30 °C до +50 °C



Номинальный ток, А Номинальная мощность двигателя
(прямое подключение УПП к сети),
кВт
С блоком управления
с регулировочными
элементами (потенциометр,
микропереключатель
С блоком управления с
ЖК-дисплеем и клавиатурой

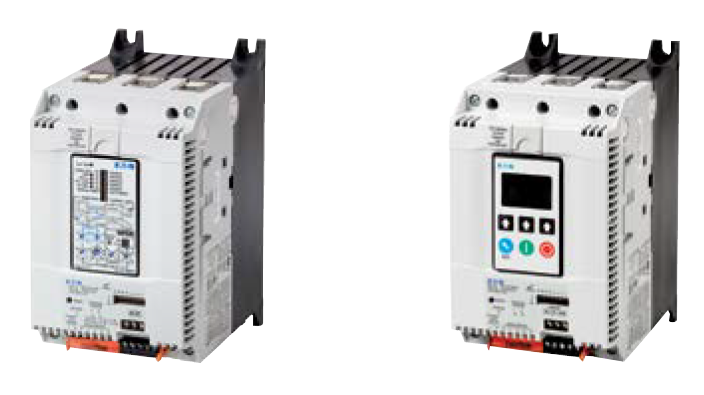

37 18,5 S801+N37N3S
169852
S811+N37P3S
168977
66 30 S801+N66N3S
169853
S811+N66P3S
168979
105 55 S801+R10N3S
169854
S811+R10P3S
168981
135 75 S801+R13N3S
169855
S811+R13P3S
168983
180 90 S801+T18N3S
169856
S811+T18P3S
168985
240 132 S801+T24N3S
169857
S811+T24P3S
168988
304 160 S801+T30N3S
169858
S811+T30P3S
168991
361 200 S801+U36N3S
169859
S811+U36P3S
169872
420 200 S801+U42N3S
169860
S811+U42P3S
169873
500 250 S801+V50N3S
169865
S811+V50P3S
169000
650 315 S801+V65N3S
169866
S811+V65P3S
169003
720 400 S801+V72N3S
169867
S811+V72P3S
169006
850 450 S801+V85N3S
169868
S811+V85P3S
169009
1000 560 S801+V10N3S
169862
S811+V10P3S
169012

Аксессуары

Для использования с Описание Наименование
Артикул
S801+ Блок управления с регулировочными элементами (потенциометр,
микропереключатель)
EMA71
144346
S811+ Блок управления с ЖК-дисплеем, с кнопками управления и
функциональными клавишами
EMA91
144570
S811+ Защита для места установки блока управления в S811+, если он
установлен снаружи
EMA68
144556
EMA91 Для монтажа блока управления EMA91 снаружи на монтажной
поверхности (например, монтажа в дверце пульта управления)
EMA69A
144557
EMA91 Кабель RJ45; 1,5м EMA69B
144558
Кабель RJ45; 2,4м EMA69C
144559
Кабель RJ45; 3,3м EMA69D
144560
