Распределительные щитки EATON BC-ECO, встраиваемые KLV-U и навесные шкафы IKA

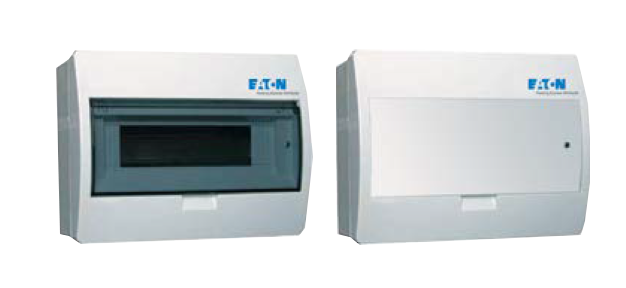

Пластиковые распределительные щитки BC-…-ECO

  • Степень защиты IP40
  • Навесное или встраиваемое исполнение
  • С белой непрозрачной или серой прозрачной дверцей
  • В комплекте поставки: корпус, дверца, шинки N/PE, DIN-рейки
Количество рядов/
модулей в шкафу
С прозрачной дверцей С непрозрачной дверцей
Навесные Встраиваемые Навесные Встраиваемые
1/5 BC-O-1/5-ECO
280345
BC-U-1/5-ECO
280352
BC-O-1/5-TW-ECO
281649
BC-U-1/5-TW-ECO
281696
1/8 BC-O-1/8-ECO
280346
BC-U-1/8-ECO
280353
BC-O-1/8-TW-ECO
281690
BC-U-1/8-TW-ECO
281697
1/12 BC-O-1/12-ECO
280347
BC-U-1/12-ECO
280354
BC-O-1/12-TW-ECO
281691
BC-U-1/12-TW-ECO
281698
1/18 BC-O-1/18-ECO
280348
BC-U-1/18-ECO
280355
BC-O-1/18-TW-ECO
281692
BC-U-1/18-TW-ECO
281699
2/24 BC-O-2/24-ECO
280349
BC-U-2/24-ECO
280356
BC-O-2/24-TW-ECO
281693
BC-U-2/24-TW-ECO
281710
2/36 BC-O-2/36-ECO
280350
BC-U-2/36-ECO
280357
BC-O-2/36-TW-ECO
281694
BC-U-2/36-TW-ECO
281711
3/36 BC-O-3/36-ECO
284640
BC-U-3/36-ECO
284641
BC-O-3/36-TW-ECO
284642
BC-U-3/36-TW-ECO
284643
3/54 BC-O-3/54-ECO
280351
- BC-O-3/54-TW-ECO
281695
-

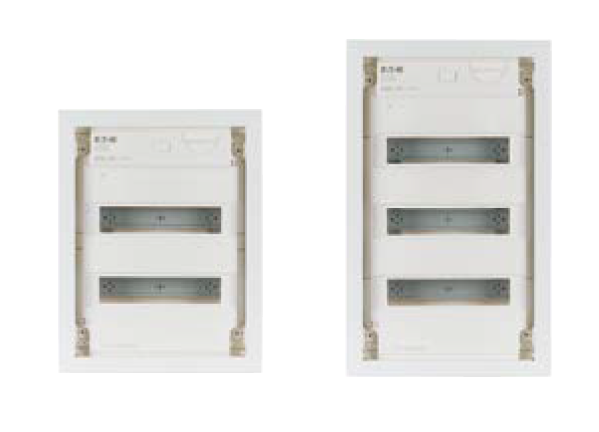

Распределительные щитки встраиваемого исполнения KLV-U

Компактные распределительные щитки, предназначенные для установки заподлицо или в пустотной стене.

  • Степень защиты IP30
  • В комплекте поставки: шины N/PE, несущие рейки DIN, скобы для крепления к стене (шкафы для установки заподлицо) / анкеры для крепления в пустотной стене (шкафы для установки в пустотной стене)
  • Дверь с рамой из листовой стали плоская — F / дверь с рамой из листовой стали суперплоская — SF
  • Самогасящийся пластик, устойчивый к повышенному тепловому воздействию и пожару до 650 °C (испытания согласно IEC/EN 62208)
  • Кабель-канал с держателем кабеля сбоку для четкой, структурированной кабельной разводки
  • Дверные петли просто переставить для открытия дверей в противоположном направлении
Ряды/модули Описание Наименование Артикул
UPP Установка заподлицо, шины N/PE с комбинированной технологией (защелкивание и завинчивание)
1/12+2 Установка заподлицо, шины N/PE с комбинированной технологией (защелкивание и завинчивание)
1/12+2 С одной шиной N/PE. Количество подключений: два по 2,5-25 мм2 и 14 по 0,5-4
мм2
KLV-12UPP-F
KLV-12UPP-SF
178798
178799
2/24+4 С одной шиной N/PE. Количество подключений: два по 2,5-25 мм2 и 14 по 0,5-4
мм2 один отдельной вывод N-FI один по 2,5-25 мм2 и семь по 0,5-4 мм2
KLV-24UPP-F
KLV-24UPP-SF
178800
178801
2/24+4 С одной шиной N/PE. Количество подключений: четыре по 2,5-25 мм2 и 28 по
0,5-4 мм2 с отдельным клеммным блоком N-FI
KLV-36UPP-F
KLV-36UPP-SF
178802
178803
4/48+8 С одной шиной N/PE. Количество подключений: четыре по 2,5-25 мм2 и 28 по
0,5-4 мм2 с отдельным клеммным блоком N-FI
KLV-48UPP-F
KLV-48UPP-SF
178804
178805
HWP Установка в пустотной стене, шины N/PE с комбинированной технологией (защелкивание и завинчивание)
1/12+2 С одной шиной N/PE. Количество подключений: два по 2,5-25 мм2 и 14 по 0,5-4
мм2
KLV-12HWP-F
KLV-12HWP-SF
178806
178807
2/24+4 С одной шиной N/PE. Количество подключений: два вывода по 2,5-25 мм2 и 14 по
0,5-4 мм2 один одиночный контакт N-FI, включая один вывод 2,5-25 мм2 и семь
по 0,5-4 мм2
KLV-24HWP-F
KLV-24HWP-SF
178808
178809
3/36+6 С одной шиной N/PE. Количество подключений: четыре вывода
по 2,5-25 мм2 и 28 по 0,5-4 мм2 с отдельным клеммным
блоком N-FI
KLV-36HWP-F
KLV-36HWP-SF
178810
178811
4/48+8 С одной шиной N/PE. Количество подключений: четыре вывода
по 2,5-25 мм2 и 28 по 0,5-4 мм2 с отдельным клеммным
блоком N-FI
KLV-48HWP-F
KLV-48HWP-SF
178812
178813
UPS Установка заподлицо, шины N/PE с технологией завинчивания
1/12+2 С одной шиной N/PE. Количество подключений: 13 по 0,75-16 мм2 (N)и 13 по 0,75-
16 мм2 (PE)
KLV-12UPS-F
KLV-12UPS-SF
178814
178815
2/24+4 С одной шиной N/PE. Количество подключений: 13 по 0,75-16 мм2 (N) и 16 по
0,75-16 мм2 (PE) плюс один контакт N-FI, включая четыре вывода по 0,75-16 мм2
KLV-24UPS-F
KLV-24UPS-SF
178816
178817
3/36+6 С двумя шинами N/PE. Количество подключений: 25 по 0,75-16 мм2 (N) и 25 по
0,75-16 мм2 (PE) плюс один контакт N-FI, включая четыре вывода по 0,75-16 мм2
KLV-36UPS-F
KLV-36UPS-SF
178818
178819
4/48+8 С двумя шинами N/PE. Количество подключений: 25 по 0,75-16 мм2 (N) и 25 по
0,75-16 мм2 (PE) плюс один контакт N-FI, включая четыре вывода по 0,75-16 мм2
KLV-48UPS-F
KLV-48UPS-SF
178820
178821
HWS Установка в пустотной стене, шины N/PE с технологией завинчивания
1/12+2 С одной шиной N/PE. Количество подключений: 13 по 0,75-16 мм2 (N) и 13 по
0,75-16 мм2 (PE)
KLV-12HWS-F
KLV-12HWS-SF
178822
178823
2/24+4 С одной шиной N/PE. Количество подключений: 13 по 0,75-16 мм2 (N)и 16 по 0,75-
16 мм2 (PE) плюс один контакт N-FI, включая четыре вывода по 0,75-16 мм2
KLV-24HWS-F
KLV-24HWS-SF
178824
178825
3/36+6 С двумя шинами N/PE. Количество подключений: 25 по 0,75-16 мм2 (N) и 25 по
0,75-16 мм2 (PE) плюс один контакт N-FI, включая четыре вывода по 0,75-16 мм2
KLV-36HWS-F
KLV-36HWS-SF
178826
178827
4/48+8 С двумя шинами N/PE. Количество подключений: 25 по 0,75-16 мм2 (N) и 25 по
0,75-16 мм2 (PE) плюс один контакт N-FI, включая четыре вывода по 0,75-16 мм2
KLV-48HWS-F
KLV-48HWS-SF
178828
178829

Аксессуары для шкафов KLV-U

  Описание Примечание Наименование Артикул
SK Шина в комплекте, технология завинчивания
Шина N/PE. Количество
подключений: 13 шт. 0,75-16
мм2 (N) и 13 шт. 0,75-16 мм2 (PE)
1 шт. N шина и 1 шт. РЕ шина SK-13N/PE-KLV 178906
Шина N/PE. Количество
подключений: 13 шт. 0,75-16
мм2 (N) и 16 шт. 0,75-16 мм2 (PE)
1 шт. N шина и 1 шт. РЕ шина SK-13N/16PE-KLV 178907
Шина N. Количество
подключений: 25 шт. 0,75-16
мм2 (N)
1 шт. N шина SK-25N-KLV 178908
Шина N. Количество
подключений:25 шт. 0,75-16
мм2 (N)
1 шт. РЕ шина SK-25PE-KLV 178909
KL Компоненты шины, технология завинчивания
Количество подключений: 1
шт. 25 мм2 + 3 шт. 16 мм2
N шина или РЕ шина KL-4 219723
Количество подключений: 1
шт. 25 мм2 + 6 шт. 16 мм2
KL-7 219724
Количество подключений: 2
шт. 25 мм2 + 9 шт. 16 мм2
KL-11 219725
Количество подключений: 2
шт. 25 мм2 + 13 шт. 16 мм2
KL-15 219726
Количество подключений: 2
шт. 25 мм2 + 23 шт. 16 мм2
KL-25 219727
Несущая рейка подходит
для установки до 27 шт.
подключений. В комплекте
кожухи синего и зеленого
цвета.
Может использоваться с KL-4
— KL-25
SK-KLV 178910
Контакт дополнительный
N-FI для задней стенки
с резьбовым выводом.
Количество подключений:
1 шт. 25 мм2 + 3 шт. 16 мм2.
В комплекте кожух синего
цвета.
1 шт. N шина N-FI-KLV 178911

LOCK-KLV Замок

Контакт дополнительный с
резьбовым соединением.
Количество подключений: 1
шт. 35 мм2
Может использоваться с
SK-...KLV
KLA 275453
Набор замка для двери
из листовой стали,
с одинаковыми ключами, вкл.
2 ключа
Может использоваться для
шкафов KLV-..
LOCK-KLV 178930
BS-...-WH Крышка для неиспользуемого пространства
Крышка для неиспользуемого
пространства, белая, тонко
гофрированная, 12 модулей
Может использоваться со
всеми распределительными
щитками Eaton
BS-12MF-WH 178975
Крышка для неиспользуемого
пространства, серая, тонко
гофрированная, 12 модулей
BS-12MF-GY 178980
Крышка для неиспользуемого
пространства, черная, тонко
гофрированная, 12 модулей
BS-12MF-BK 178981
Крышка для неиспользуемого
пространства, белая, тонко
гофрированная, 6 модулей
BS-6MF-WH 178976
Крышка для неиспользуемого
пространства, черная, тонко
гофрированная, 6 модулей
BS-6MF-BK 178982
Крышка для неиспользуемого
пространства, белая, толсто
гофрированная, 12 модулей
BS-12MB-WH 178977
Крышка для неиспользуемого
пространства, серая, толсто
гофрированная, 12 модулей
BS-12MB-GY 178979
Крышка для неиспользуемого
пространства, белая, толсто
гофрированная, 6 модулей
BS-6MB-WH 178978
Внутренняя перегородка*
Горизонтальная
и вертикальная перегородка
между KLV-HW..., KLV-UP... l,
KLV рядами, изоляционный
материал, может
комбинироваться с VS...-
1-4 ряда HS-KLV 178931
Внутренняя вертикальная
перегородка, изоляционный
материал, можно
использовать в комбинации с
HS-KLV KL
KLV-12... VS1-KLV 178932
KLV-24... VS2-KLV 178933
KLV-36... VS3-KLV 178934
LV-48... VS4-KLV 178935
VSB...-KLV Заготовка для усиления основания
Заготовка для усиления
опорного основания щитка при
установке на наливной бетон
KLV-12.. VSB1-KLV 178936
KLV-24... VSB2-KLV 178937
KLV-36... VSB3-KLV 178938
KLV-48... VSB4-KLV 178939
ITB Кабельная стяжка
Непрерывно гофрирована до
конца, цвет естественный,
пламезамедлительный
материал (UL94 V2)
Длина 98 мм ITB1 083550
Длина 140 мм ITB2 085923
Длина 205 мм ITB3 088296

*Не подходит для шкафов мультимедиа

Навесные шкафы IKA

Шкафы для агрессивных и индустриальных сред.

  • Степень защиты IP65
  • Прозрачная дверь из поликарбоната
  • DIN-рейка c регулируемой глубиной установки
  • Шкафы с корпусом из поликарбоната устойчивы к ультрафиолетовому излучению и пригодны для установки вне помещений
  • В комплекте поставки: PE и N шины, маркировка, пластроны, гермозаглушки
Количество рядов/модулей в
шкафу
Корпус из пластика Корпус из поликарбоната
1/4 IKA-1/4-ST
174221
IKA-1/4-ST-UV
174187
1/6 IKA-1/6-ST
174222
IKA-1/6-ST-UV
174188
1/8 IKA-1/8-ST
174196
IKA-1/8-ST-UV
174189
1/12 IKA-1/12-ST
174197
IKA-1/12-ST-UV
174190
1/18 IKA-1/18-ST
174200
IKA-1/18-ST-UV
174193
2/24 IKA-2/24-ST
174198
IKA-2/24-ST-UV
174191
2/36 IKA-2/36-ST
174201
IKA-2/36-ST-UV
174194
3/36 IKA-3/36-ST
174199
IKA-3/36-ST-UV
174192
3/54 IKA-3/54-ST
174202
IKA-3/54-ST-UV
174195
