Распределительные щиты EATON xVTL и аксессуары

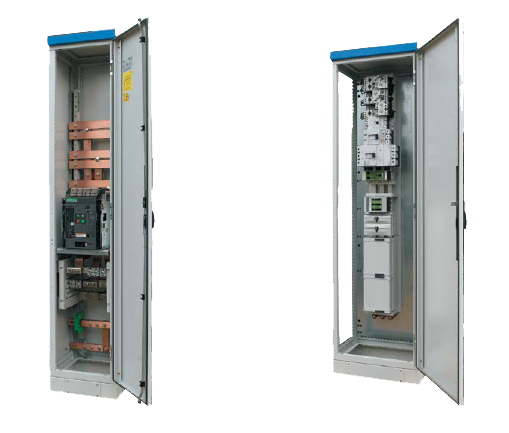

Распределительные щиты xVTL

  • Совместимы с системами Profi+ и xEnergy
  • Крепежные элементы входят в комплект
  • Степень защиты IP40 или IP55
  • Выстота шкафов 1400, 1600, 1800 и 2000 мм
  • Глубина шкафов от 300 до 800 мм
  • Простая конфигурация с помощью ПО eConfig
  • Номинальный ток до 2500 А



Разборная конструкция шкафов обеспечивает рациональное использование складского пространства и позволяет сократить издержки на хранение и транспортировку. XVTL — это решение, которое можно использовать как в качестве отдельно стоящих распределительных щитов, так и для объединения в группы, при создании систем промышленного распределения. Внутри шкафов можно разместить любое коммутационное оборудование, начиная от модульной техники и контроллеров, заканчивая силовыми автоматическими выключателями. Для упрощения конфигурации шкафа доступно программное обеспечение eConfig.

Цоколи

Собираются из передней и боковой панелей.

Глубина Боковые панели (глухие) Боковые панели (с вырезом для кабелей)
Высота 100мм Высота 200мм Высота 100мм Высота 200мм
300 XVTL-SO100/S-3
114605
XVTL-SO200/S-3
114610
XVTL-SO100/EF/S-3
114615
XVTL-SO200/EF/S-3
114620
400 XVTL-SO100/S-4
114606
XVTL-SO200/S-4
114611
XVTL-SO100/EF/S-4
114616
XVTL-SO200/EF/S-4
114621
500 XVTL-SO100/S-5
114607
XVTL-SO200/S-5
114612
XVTL-SO100/EF/S-5
114617
XVTL-SO200/EF/S-5
114622
600 XVTL-SO100/S-6
114608
XVTL-SO200/S-6
114613
XVTL-SO100/EF/S-6
114618
XVTL-SO200/EF/S-6
114623
800 XVTL-SO100/S-8
114609
XVTL-SO200/S-8
114614
XVTL-SO100/EF/S-8
114619
XVTL-SO200/EF/S-8
114624
Для ширины Передние панели
Высота 100мм Высота 200мм
425 XVTL-SO100/F-4
114625
XVTL-SO200/F-4
114630
600 XVTL-SO100/F-6
114626
XVTL-SO200/F-6
114631
800 XVTL-SO100/F-8
114627
XVTL-SO200/F-8
114632
1000 XVTL-SO100/F-10
114628
XVTL-SO200/F-10
114633
1200 XVTL-SO100/F-12
114629
XVTL-SO200/F-12
114634

Вертикальные профили

В комплекте 4 шт.

Высота Наименование
Артикул
1400 XSFH14
132937
1600 XSFH16
132938
1800 XSFH18
132939
2000 XSFH20
284245

Двери

Высота Ширина Правые Левые
1400 600 XVTL-D-6-14
114635
-
1600 425 XVTL-D-4-16
114636
-
600 XVTL-D-6-16
114637
-
800 XVTL-D-8-16
114638
-
1000 XVTL-D-10-16-R
114639
XVTL-D-10-16-L
114640
1200 XVTL-D-12-16-R
114641
XVTL-D-12-16-L
114642
1800 600 XVTL-D-6-18
114643
-
800 XVTL-D-8-18
114644
-
1000 XVTL-D-10-18-R
114645
XVTL-D-10-18-L
114646
1200 XVTL-D-12-18-R
114647
XVTL-D-12-18-L
114648
2000 425 XVTL-D-4-20
114649
-
600 XVTL-D-6-20
114650
-
800 XVTL-D-8-20
114651
-
1000 XVTL-D-10-20-R
114652
XVTL-D-10-20-L
114653
1200 XVTL-D-12-20-R
114654
XVTL-D-12-20-L
114655

Боковые панели

Высота Глубина Наименование
Артикул
1400 300 XVTL-MP/S-3/14-PAIR
114717
1600 300 XVTL-MP/S-3/16-PAIR
114718
400 XVTL-MP/S-4/16-PAIR
114722
600 XVTL-MP/S-6/16-PAIR
114729
1800 300 XVTL-MP/S-3/18-PAIR
114719
400 XVTL-MP/S-4/18-PAIR
114723
500 XVTL-MP/S-5/18-PAIR
114726
600 XVTL-MP/S-6/18-PAIR
114730
2000 300 XVTL-MP/S-3/20-PAIR
114720
400 XAW2004
283856
500 XVTL-MP/S-5/20-PAIR
114727
600 XAW2006
283857
800 XAW2008
283858

Верхниие/нижние панели

Комплект из нижней и верхней рамы.

Ширина Глубина 300 Глубина 400 Глубина 500 Глубина 600 Глубина 800
425 XSFB0403
132926
XSFB0404
284231
XSFB0405
132927
XSFB0406
284232
XSFB0408
284233
600 XSFB0603
132928
XSFB0604
284234
XSFB0605
132929
XSFB0606
284235
XSFB0608
284236
800 XSFB0803
132930
XSFB0804
284237
XSFB0805
132931
XSFB0806
284238
XSFB0808
284239
1000 XSFB1003
132932
XSFB1004
284240
XSFB1005
132933
XSFB1006
284241
XSFB1008
284242
1200 XSFB1203
132934
XSFB1204
132935
XSFB1205
132936
XSFB1206
284243
XSFB1208
284244

Задние панели

Высота Ширина Наименование
Артикул
1400 600 XVTL-MP/R-6/14
114752
1600 425 XVTL-MP/R-4/16
114751
600 XVTL-MP/R-6/16
114753
800 XVTL-MP/R-8/16
114755
1000 XVTL-MP/R-10/16
114757
1200 XVTL-MP/R-12/16
114759
1800 600 XVTL-MP/R-6/18
114754
800 XVTL-MP/R-8/18
114756
1000 XVTL-MP/R-10/18
114758
1200 XVTL-MP/R-12/18
114760
2000 425 XSWC2004
284355
600 XSWC2006
284356
800 XSWC2008
284357
1000 XSWC2010
284358
1200 XSWC2012
284359

Монтажные платы IC

Универсальная монтажная плата на всю высоту шкафа.

Для
ширины
Монтажные платы IC
Высота
1400мм
Высота
1600мм
Высота
1800мм
Высота
2000мм
425 - XVTL-IC-4/16
114761
- XVTL-IC-4/20
114762
600 XVTL-IC-6/14
114763
XVTL-IC-6/16
114764
XVTL-IC-6/18
114765
XVTL-IC-6/20
114766
800 - XVTL-IC-8/16
114767
XVTL-IC-8/18
114768
XVTL-IC-8/20
114769
1000 - XVTL-IC-10/16
114770
XVTL-IC-10/18
114771
XVTL-IC-10/20
114772
1200 - XVTL-IC-12/16
114773
XVTL-IC-12/18
114774
XVTL-IC-12/20
114775
Комплект монтажных уголков для монтажных панелей XVTL-IC
XVTL-IC/BRA/SET
116893

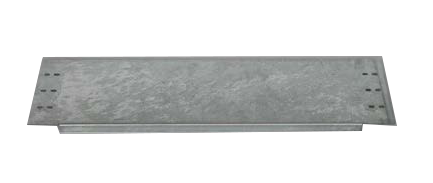

Монтажные платы

Монтажные платы различной высоты.

Для
ширины, мм
Высота 100 мм Высота 200 мм Высота 300 мм Высота 350 мм Высота 400 мм Высота 500 мм
400 BPZ-MPL100-400
114799
BPZ-MPL200-400
114805
BPZ-MPL300-400
114811
BPZ-MPL350-400
108333
BPZ-MPL400-400
114817
BPZ-MPL500-400
114823
425 BPZ-MPL100-425
114800
BPZ-MPL200-425
114806
BPZ-MPL300-425
114812
- BPZ-MPL400-425
114818
BPZ-MPL500-425
114824
600 BPZ-MPL100-600
114801
BPZ-MPL200-600
114807
BPZ-MPL300-600
114813
BPZ-MPL350-600
108340
BPZ-MPL400-600
114819
BPZ-MPL500-600
114825
800 BPZ-MPL100-800
114802
BPZ-MPL200-800
114808
BPZ-MPL300-800
114814
BPZ-MPL350-800
108347
BPZ-MPL400-800
114820
BPZ-MPL500-800
114826
1000 BPZ-MPL100-1000
114803
BPZ-MPL200-1000
114809
BPZ-MPL300-1000
114815
- BPZ-MPL400-1000
114821
BPZ-MPL500-1000
114827
1200 BPZ-MPL100-1200
114804
BPZ-MPL200-1200
114810
BPZ-MPL300-1200
114816
- BPZ-MPL400-1200
114822
BPZ-MPL500-1200
114828

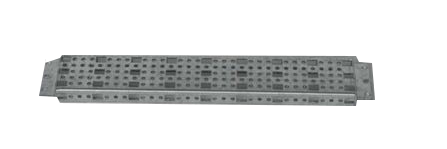

Горизонтальные профили

  • В комплекте 2 шт.
  • Подходят для большой нагрузки
Глубина Наименование
Артикул
300 XVTL-HP-3
115137
400 XVTL-HP-4
115138
500 XVTL-HP-5
115139
600 XVTL-HP-6
115140
800 XVTL-HP-8
115141

Аксессуары

Карман для документации
Формат А4 Формат А5 Комлект для заземления двери Комлект рым-болтов
XAB4
283482
XVTL-SPT6
115247
BFZ-DES
101665
XAT
283855
Монтажный набор стыковки секций Вставка для замка с двойными прорезями 3 мм
XAC55
284793
NWS-SHE/DLB/DN3
255309
