Преобразователи частоты

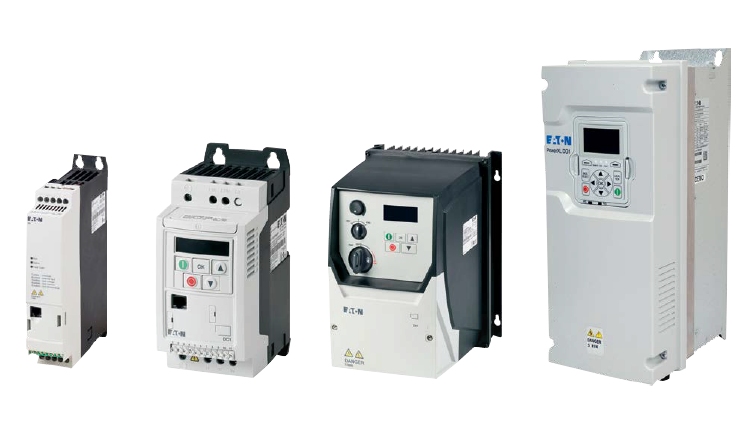

Преобразователи частоты PowerXL серий DE1, DC1, DA1 и DG1

  • Широкая линейка преобразователей частоты для самых разнообразных применений
  • Преобразователи оснащены специальными модулями оптимизации потребления электроэнергии, которые автоматически уменьшают уровень напряжения привода при малых нагрузках

DE1 — применение нового пускателя с регулировкой скорости не требуетзнаний приводных технологий, ни по монтажу, ни по вводу в эксплуатацию. Работа также удобна, как и в случае обычного пускателя двигателя. Монтажник берет устройство из коробки, подсоединяет его как пускатель двигателя — и DE1 готов к работе. Проще не бывает! Кроме того, ввод в эксплуатацию по принципу «прямо из коробки» сводит к минимуму вероятность ошибкок установки и настройки, что также ведет к снижению требовавшихся ранее трудозатрат и связанных с ними расходов.

DC1 — компактный преобразователь частоты. Он разработан специально для простых применений. Имея только 14 основных параметров и предлагая исключительную простоту установки, DC1 идеально подходит для быстрого ввода в эксплуатацию. Этот компактный преобразователь частоты станет идеальным решением для серийных систем в области машиностроения.

DA1 — преобразователи, которые идеально подходят для требовательных решений, в которых важен точный контроль поддерживаемой скорости или момента. Устройства DA1 имеют встроенный фильтр ЭМС и тормозной транзистор. Они также поддерживают протоколы Modbus RTU и CANopen в стандартной комплектации. Благодаря векторному управлению без датчика или с датчиком скорости, преобразователи частоты DA1 в состоянии обеспечить 200% крутящего момента при нулевой частоте вращения. Это делает их идеальным выбором для подъемных и тяговых систем.

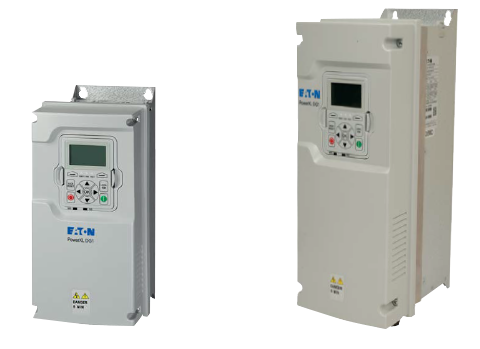

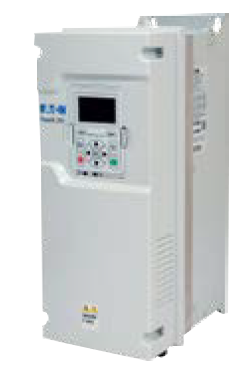

DG1 — приводы общего назначения относятся к преобразователям частоты нового поколения, которые специально разработаны для применения с промышленным оборудованием, к которому предъявляются повышенные требования. Обладая такими характеристиками, как ведущий в отрасли алгоритм энергосбережения, высокий номинальный ток короткого замыкания и модульная конструкция корпуса, ПЧ позволяет снизить энергопотребление, повысить безопасность и надежность привода.

Характеристики DE1 DC1 DA1 DG1
Номинальный рабочий ток 1,4-16 А 2,3-24 А 2,2-450 А 2,2-170 А
Количество фаз на входе 1 / 3 1 / 3 1 / 3 3
Количество фаз на выходе 3 1 / 3 3 3
Метод управления Скалярное управление
В/Гц с компенсацией
скольжения
Скалярное управление
В/Гц с повышением
напряжения пуска
и компенсацией
скольжения
Cкалярное управление
В/Гц, векторное
управление без
датчика, векторное
управление с ОС по
скорости
Cкалярное управление
В/Гц, векторное
управление без
датчика, векторное
управление с ОС по
скорости
Перегрузочная способность 150% на протяжении 60
с каждые 600 с, 200%
на протяжении 1,875 с
каждые 600 с
150% на протяжении
60 с каждые 600 с,
175% на протяжении 2 с
каждые 20 с
150% на протяжении 60
с каждые 600 с, 200%
на протяжении 4 с
каждые 40 с
150% на протяжении 60
с каждые 600 с, 200%
на протяжении 2 с
каждые 20 с
Выходная частота 0-50/60 (макс. 300) Гц 0-50/60 (макс. 500) Гц 0-50/60 (макс. 500) Гц 0-50/60 (макс. 400) Гц
Температура окружающего
воздуха
-10 ... +50 °C -10 ... +50 °C (IP20)
-10 ... +40 °C (IP66)
-10 ... +50 °C (IP20)
-10 ... +40 °C (IP55, IP66)
-10 ... +50 °C
Степень защиты IP20 IP20, IP66 IP20, IP55, IP66 IP21, IP55
Встроенные интерфейсы OP-Bus (RS485)/Modbus
RTU
OP-Bus (RS485)/Modbus
RTU, CANopen®
OP-Bus (RS485)/Modbus
RTU, CANopen
Modbus RTU, Modbus
TCP, BACnet MS/TP,
Ethernet IP

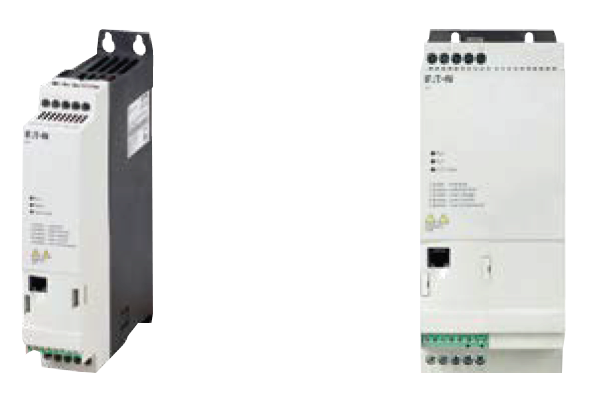

Пускатель с регулировкой скорости DE1

  • Работа без простоев оборудования за счет дополнительных возможностей DE1
  • Ввод в эксплуатацию сразу после распаковки без параметрирования
  • Дополнительная настройка параметров отверткой
  • Разработан для использования в сложных внешних условиях
  • Степень защиты IP20
  • Метод управления: скалярное управление В/Гц с компенсацией скольжения
Мощн.,
кВт
Номинальный
ток, А
Фильтр радиопомех Конфигурация входного/выходного
напряжения 230 В, 1Ф/ 230 В, 3Ф
Конфигурация входного/выходного
напряжения 400 В, 3Ф/ 400 В, 3Ф
0,25 1,4/- Встроенный DE1-121D4FN-N20N
174327
-
Без фильтра DE1-121D4NN-N20N
177359
-
0,37 2,3/1,3 Встроенный DE1-122D3FN-N20N
174328
DE1-341D3FN-N20N
174333
Без фильтра DE1-122D3NN-N20N
177360
DE1-341D3NN-N20N
177365
0,55 2,7/- Встроенный DE1-122D7FN-N20N
174329
-
Без фильтра DE1-122D7NN-N20N
177361
-
0,75 4,3/2,1 Встроенный DE1-124D3FN-N20N
174330
DE1-342D1FN-N20N
174334
Без фильтра DE1-124D3NN-N20N
177362
DE1-342D1NN-N20N
177366
1,5 7,0/3,6 Встроенный DE1-127D0FN-N20N
174331
DE1-343D6FN-N20N
174335
Без фильтра DE1-127D0NN-N20N
177363
DE1-343D6NN-N20N
177367
2,2 9,6/5,5 Встроенный DE1-129D6FN-N20N
174332
DE1-345D0FN-N20N
174336
Без фильтра DE1-129D6NN-N20N
177364
DE1-345D0NN-N20N
177368
3 -/6,6 Встроенный - DE1-346D6FN-N20N
174337
Без фильтра - DE1-346D6NN-N20N
177369
4 -/8,5 Встроенный - DE1-348D5FN-N20N
174338
Без фильтра - DE1-348D5NN-N20N
177370
5,5 -/11,3 Встроенный - DE1-34011FN-N20N
174339
Без фильтра - DE1-34011NN-N20N
177371
7,5 -/16,0 Встроенный - DE1-34016FN-N20N
174340
Без фильтра - DE1-34016NN-N20N
177372

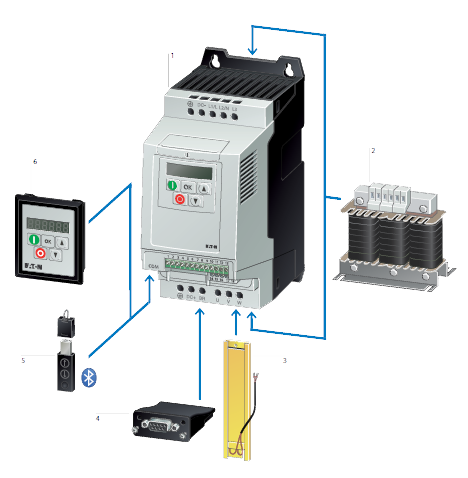

Преобразователи частоты серий DC1 и DA1

Обозначения

  1. Преобразователь частоты

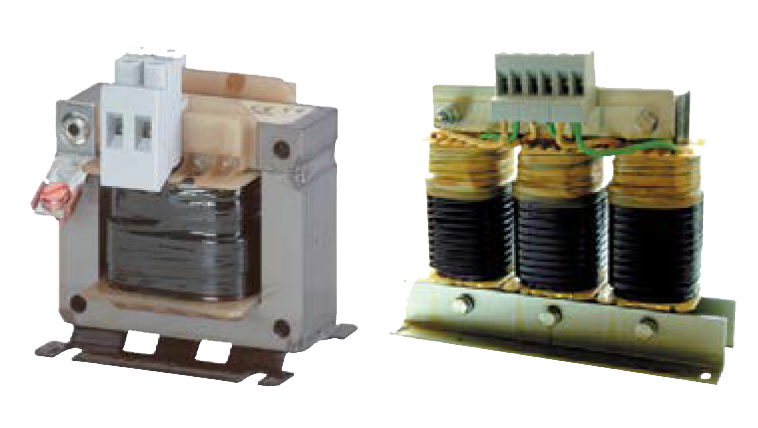

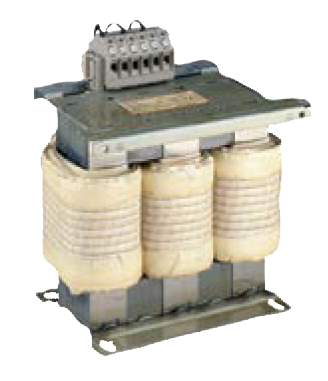

  2. Входной/выходной дроссель

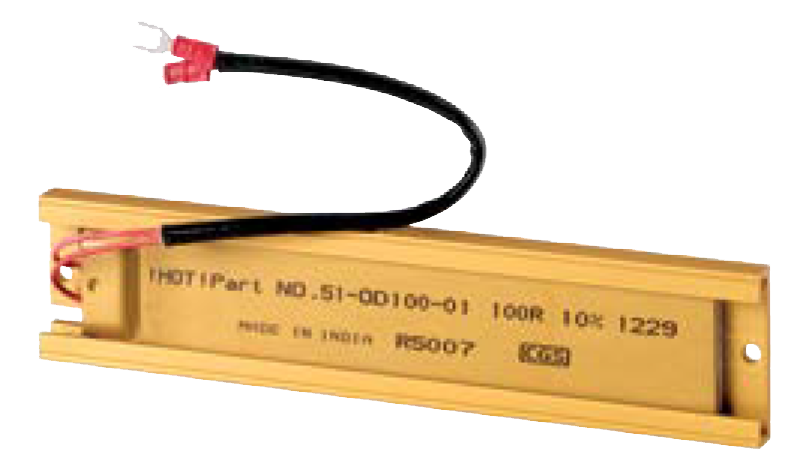

  3. Тормозной резистор

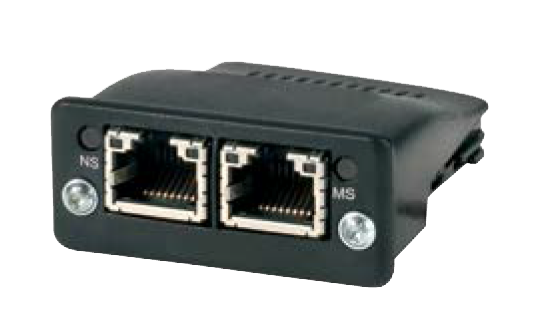

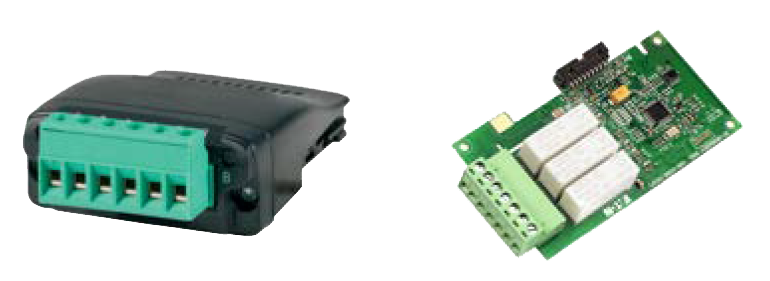

  4. Коммуникационный модуль
  5. Bluetooth адаптер для параметризации

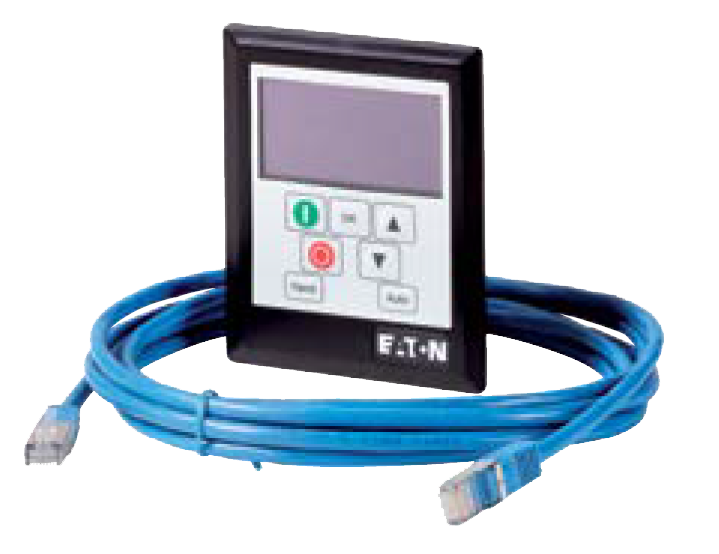

  6. Внешний дисплей

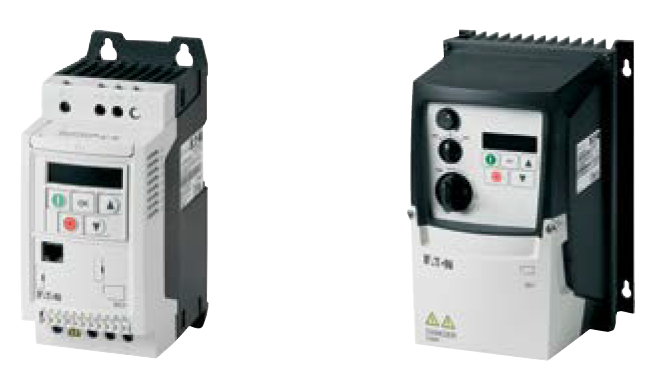

Преобразователи частоты серии DC1

  • Способность выдерживать большие перегрузки: 150% на протяжении 60 секунд, 175% на протяжении 2 секунд
  • Быстрый ввод в эксплуатацию с 14 основными параметрами
  • Метод управления: скалярное управление В/Гц с повышением напряжения пуска и компенсацией скольжения
  • Монтаж встык
Мощн.,
кВт
Номинальный
рабочий ток, А
Фильтр
радиопомех
Конфигурация входного/выходного напряжения
230 В, 1Ф/
230 В, 1Ф
230 В, 1Ф/
230 В, 3Ф
230 В, 3Ф/
230 В, 3Ф
400 В, 3Ф/
400 В, 3Ф
Степень защиты IP20
0,37 4,3/2,3/2,3/2,3/- Встроенный DC1-S24D3FN-A20N
169521
DC1-122D3FN-A20N
169240
- -
Без фильтра DC1-S24D3NN-A20N
169512
DC1-122D3NN-A20N
169222
DC1-322D3NN-A20N
169255
-
0,75 7/4,3/4,3/4,3/2,2 Встроенный DC1-S27D0FN-A20N
169524
DC1-124D3FN-A20N
169243
- DC1-342D2FN-A20N
169475
Без фильтра DC1-S27D0NN-A20N
169515
DC1-124D3NN-A20N
169225
DC1-324D3NN-A20N
169258
DC1-342D2NN-A20N
169453
1,1 10,5/5,8/-/-/- Встроенный DC1-S2011FB-A20N
169527
- - -
Без фильтра DC1-S2011NB-A20N
169518
- - -
1,5 -/-/7/7/4,1 Встроенный - DC1-127D0FN-A20N
169246
- DC1-344D1FB-A20N
169481
Без фильтра - DC1-127D0NN-A20N
169228
DC1-327D0NN-A20N
169261
DC1-344D1NB-A20N
169459
2,2 -/-/10,5/10,5/5,8 Встроенный - DC1-12011FB-A20N
169252
DC1-32011FB-A20N
169447
DC1-345D8FB-A20N
169484
Без фильтра - DC1-12011NB-A20N
169234
DC1-32011NB-A20N
169438
DC1-345D8NB-A20N
169462
4 -/-/15/18/9,5 Встроенный - - DC1-32018FB-A20N
169450
DC1-349D5FB-A20N
169487
Без фильтра - DC1-12015NB-A20N
169237
DC1-32018NB-A20N
169441
DC1-349D5NB-A20N
169465
5,5 -/-/-/-/14 Встроенный - - DC1-32024NB-A20N
180455
DC1-34014FB-A20N
169490
Без фильтра - - DC1-32024NB-A20N
180458
DC1-34014NB-A20N
169468
7,5 -/-/-/-/18 Встроенный - - DC1-32030FB-A20N
180456
DC1-34018FB-A20N
169493
Без фильтра - - DC1-32030NB-A20N
180459
DC1-34018NB-A20N
169471
11 -/-/-/-/24 Встроенный - - DC1-32046FB-A20N
180457
DC1-34024FB-A20N
169496
Без фильтра - - DC1-32046NB-A20N
180460
DC1-34024NB-A20N
169474
15 -/-/-/30 Встроенный - - - DC1-34030FB-A20N
180461
Без фильтра - - - DC1-34030NB-A20N
180464
18,5 -/-/-/39 Встроенный - - - DC1-34039FB-A20N
180462
Без фильтра - - - DC1-34039NB-A20N
180465
22 -/-/-/46 Встроенный - - - DC1-34046FB-A20N
180463
Без фильтра - - - DC1-34046NB-A20N
180466
Степень защиты IP66
0,37 4,3/2,3/-/2,3/- Встроенный DC1-S24D3FN-A66N
169522
- - -
Без фильтра DC1-S24D3NN-A66N
169513
- DC1-322D3NN-A66N
169256
-
0,75 7/4,3/-/4,3/2,2 Встроенный DC1-S27D0FN-A66N
169525
- - DC1-342D2FN-A66N
169476
Без фильтра DC1-S27D0NN-A66N
169516
- DC1-324D3NN-A66N
169259
DC1-342D2NN-A66N
169454
1,1 10,5/5,8/-/-/- Встроенный DC1-S2011FB-A66N
169528
- - -
Без фильтра DC1-S2011NB-A66N
169519
- - -
1,5 -/-/7/7/4,1 Встроенный - DC1-127D0FB-A66N
169250
DC1-327D0FB-A66N
169445
DC1-344D1FB-A66N
169482
Без фильтра - DC1-127D0NB-A66N
169232
DC1-327D0NB-A66N
169436
DC1-344D1NB-A66N
169460
2,2 -/-/10,5/10,5/5,8 Встроенный - DC1-12011FB-A66N
169253
DC1-32011FB-A66N
169448
DC1-345D8FB-A66N
169485
Без фильтра - DC1-12011NB-A66N
169235
DC1-32011NB-A66N
169439
DC1-345D8NB-A66N
169463
4 -/-/15/18/9,5 Встроенный - - DC1-32018FB-A66N
169451
DC1-349D5FB-A66N
169488
Без фильтра - DC1-12015NB-A66N
169238
DC1-32018NB-A66N
169442
DC1-349D5NB-A66N
169466
5,5 -/-/-/-/14 Встроенный - - - DC1-34014FB-A66N
169491
Без фильтра - - - DC1-34014NB-A66N
169469
7,5 -/-/-/-/18 Встроенный - - - DC1-34018FB-A66N
169494
Без фильтра - - - DC1-34018NB-A66N
169472
Степень защиты IP66. С местным управлением.
0,37 4,3/2,3/-/2,3/- Встроенный DC1-S24D3FN-A6SN
169523
- - -
Без фильтра DC1-S24D3NN-A6SN
169514
- DC1-322D3NN-A6SN
169257
-
0,75 7/4,3/-/4,3/2,2 Встроенный DC1-S27D0FN-A6SN
169526
- - DC1-342D2FN-A6SN
169477
Без фильтра DC1-S27D0NN-A6SN
169517
- DC1-324D3NN-A6SN
169260
DC1-342D2NNA6SN
169455
1,1 10,5/5,8/-/-/- Встроенный DC1-S2011FB-A6SN
169529
- - -
Без фильтра DC1-S2011NB-A6SN
169520
- - -
1,5 -/-/7/7/4,1 Встроенный - DC1-127D0FB-A6SN
169251
DC1-324D3NN-A6SN
169260
DC1-344D1FB-A6SN
169483
Без фильтра - DC1-127D0NB-A6SN
169233
DC1-327D0NB-A6SN
169437
DC1-344D1NB-A6SN
169461
2,2 -/-/10,5/10,5/5,8 Встроенный - DC1-12011FB-A6SN
169254
DC1-32011FB-A6SN
169449
DC1-345D8FB-A6SN
169486
Без фильтра - DC1-12011NB-A6SN
169236
DC1-32011NB-A6SN
169440
DC1-345D8NB-A6SN
169464
4 -/-/15/18/9,5 Встроенный - - - DC1-349D5FB-A6SN
169489
Без фильтра - DC1-12015NB-A6SN
69239
DC1-32018NB-A6SN
169443
DC1-349D5NB-A6SN
169467
5,5 -/-/-/-/14 Встроенный - - DC1-32018FB-A6SN
169452
DC1-34014FB-A6SN
169492
Без фильтра - - - DC1-34014NB-A6SN
169470
7,5 -/-/-/-/18 Встроенный - - - DC1-34018FB-A6SN
169495
Без фильтра - - - DC1-34018NB-A6SN
169473

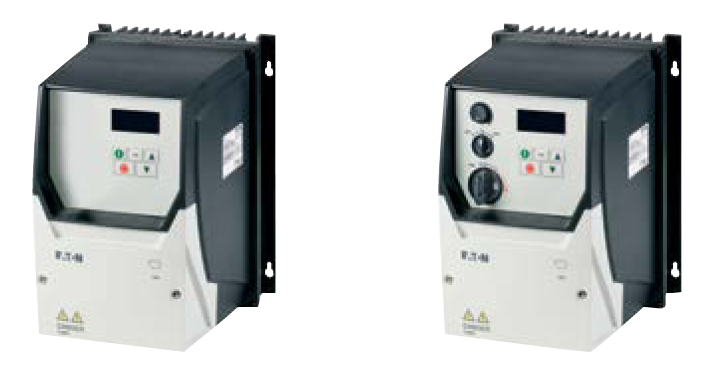

Преобразователи частоты серии DA1

  • Способность выдерживать большие перегрузки: 150% на протяжении 60 секунд, 200% на протяжении 4 секунд
  • Метод управления: скалярное управление В/Гц, векторное управление без датчика, векторное управление с ОС по скорости
  • Безопасное отключение крутящего момента (STO)
  • Фильтр ЭМС, встроенный
  • Тормозной транзистор, встроенный
  • Возможность использования для управления высокоэффективными двигателями с постоянными магнитами
  • Работа в режиме ведущий/ведомый
Конфигурация входного/выходного напряжения
Мощность, кВт Номинальный ток, А 230 В, 1Ф /230 В, 3Ф 230 В, 3Ф /230 В, 3Ф 400 В, 3Ф /400 В, 3Ф
Степень защиты IP66
0,75 4,3/4,3/2,2 DA1-124D3FB-B66C
169347
DA1-324D3FB-B66C
169353
DA1-342D2FB-B66C
169378
1,5 7/7/4,1 DA1-127D0FB-B66C
169349
DA1-327D0FB-B66C
169355
DA1-344D1FB-B66C
169380
2,2 10,5/10,5/5,8 DA1-12011FB-B66C
169351
DA1-32011FB-B66C
169357
DA1-345D8FB-B66C
169382
4 -/18/9,5 - DA1-32018FB-B66C
169359
DA1-349D5FB-B66C
169384
5,5 -/24/14 - - DA1-34014FB-B66C
169386
7,5 -/39/18 - - DA1-34018FB-B66C
169388
Степень защиты IP66. С местным управлением.
0,75 4,3/4,3/2,2 DA1-124D3FB-B6SC
169348
DA1-324D3FB-B6SC
169354
DA1-342D2FB-B6SC
169379
1,5 7/7/4,1 DA1-127D0FB-B6SC
169350
DA1-327D0FB-B6SC
169356
DA1-344D1FB-B6SC
169381
2,2 10,5/10,5/5,8 DA1-12011FB-B6SC
169352
DA1-32011FB-B6SC
169358
DA1-345D8FB-B6SC
169383
4 -/18/9,5 - DA1-32018FB-B6SC
169360
DA1-349D5FB-B6SC
169385
5,5 -/24/14 - - DA1-34014FB-B6SC
169387
7,5 -/39/18 - - DA1-34018FB-B6SC
169389
Степень защиты IP20 для ...20C. Степень защиты IP55 для ...55C.
0,75 4,3/4,3/2,2 DA1-124D3FB-A20C
169078
DA1-324D3FB-A20C
169087
DA1-342D2FB-A20C
169117
1,5 7/7/4,1 DA1-127D0FB-A20C
169081
DA1-327D0FB-A20C
169090
DA1-344D1FB-A20C
169120
2,2 10,5/10,5/5,8 DA1-12011FB-A20C
169084
DA1-32011FB-A20C
169093
DA1-345D8FB-A20C
169051
4 -/18/9,5 - DA1-32018FB-A20C
169096
DA1-349D5FB-A20C
169054
5,5 -/24/14 - DA1-32024FB-B55C
169361
-
7,5 -/39/18 - DA1-32039FB-B55C
169362
-
11 -/46/24 - DA1-32046FB-B55C
169363
DA1-34024FB-B55C
169390
15 -/61/30 - DA1-32061FB-B55C
169364
DA1-34030FB-B55C
169391
18,5 -/72/39 - DA1-32072FB-B55C
169365
DA1-34039FB-B55C
169392
22 -/90/46 - DA1-32090FB-B55C
169367
DA1-34046FB-B55C
169393
30 -/110/61 - DA1-32110FB-B55C
169369
DA1-34061FB-B55C
169394
37 -/150/72 - DA1-32150FB-B55C
169371
DA1-34072FB-B55C
169395
45 -/180/90 - DA1-32180FB-B55C
169373
DA1-34090FB-B55C
169397
55 -/202/110 - DA1-32202FB-B55C
169375
DA1-34110FB-B55C
169399
75 -/248/150 - DA1-32248FB-B55C
169377
DA1-34150FB-B55C
169401
90 -/-/180 - - DA1-34180FB-B55C
169403
110 -/-/202 - - DA1-34202FB-B55C
169405
132 -/-/240 - - DA1-34240FB-B55C
169407
160 -/-/302 - - DA1-34302FB-B55C
169217
200 -/-/370 - - DA1-34370FB-B20C
169219
250 -/-/450 - - DA1-34450FB-B20C
169221

Преобразователи частоты серии DG1

  • Встроенный 5 % дроссель звена постоянного тока
  • 2 PID регулятора
  • Функция каскадного управления насосами
  • Возможность запуска при температуре до -30 °С
  • Устойчивость к КЗ до 100 кА
  • Возможность использования при 110% и 150% перегрузке


Диапазон производительности

0.75 … 90 кВт (Ue: 3~ 230 В, U2: 3~ 230 В)

0.75 … 160 кВт (Ue: 3~ 400 В, U2: 3~ 400 В)

Особенности

  • Простота использования: Мастер настройки, ПО для параметризации, 4 встроенных алгоритма управления, система диагностики, съемный дисплей с возможностью загрузки параметров.
  • Коммуникация: Modbus RTU, Modubs TCP, Ethernet IP и BacNet MS/TP встроены в каждый номинал. Доступен обширный диапазон модулей входов/выходов в дополнении к имеющимся на борту.
  • Эффективность: Алгоритм энергосбережения, встроенный дроссель 5% в звене постоянного тока, встроенная защита от перенапряжений, встроенный ЭМС фильтр.
  • Прочность и надежность: Дополнительное лаковое покрытие плат, цепь тормозного резистора, прочная металлическая силовая часть, отсутсвия ухудшения характеристик до +50°С, съемная клавиатура IP54.

Аксессуары

  • Коммуникационные модули (PROFIBUS, PROFINET, DeviceNet, и т.д.)
  • Расширение входов/выходов
  • Внешняя клавиатура
  • Моторные дроссели
  • Синусные фильтры
  • Тормозные резисторы
  • ПО Power Xpert inControl

Применение

  • Управление несколькими насосами
  • HVAK(ОВиК)
  • Конвейеры
  • Компрессоры, мельницы
  • Станки
  • Центрифуги и экструдеры и т. д.

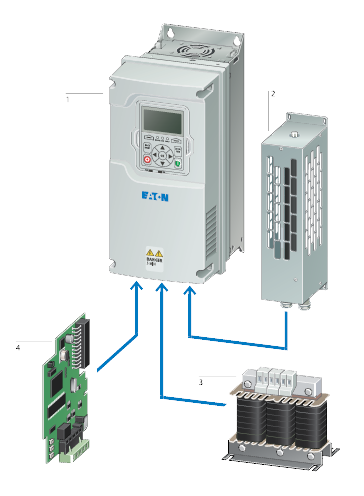

Обозначения

  1. Преобразователь частоты
  2. Тормозной резистор
  3. Входной/выходной дроссель
  4. Модули расширения










Таблица подбора преобразователей частоты DG1

  • Метод управления: скалярное управление В/Гц, векторное управление без датчика, векторное управление с ОС по скорости
  • Фильтр ЭМС, встроенный
  • Тормозной транзистор, встроенный
Мощность,
кВт
Номинальный
ток, А
Фильтр радиопомех Степень защиты IP21 Степень защиты IP54
Конфигурация входного/выходного напряжения 3Ф, 400 В/ 3Ф, 400В
0,75 2,2 Встроенный DG1-342D2FB-C21C
9702-1002-00P
DG1-342D2FB-C54C
9702-1101-00P
1,1 3,3 DG1-343D3FB-C21C
9702-1004-00P
DG1-343D3FB-C54C
9702-1103-00P
1,5 4,3 DG1-344D3FB-C21C
9702-1006-00P
DG1-344D3FB-C54C
9702-1105-00P
2,2 5,6 DG1-345D6FB-C21C
9702-1008-00P
DG1-345D6FB-C54C
9702-1107-00P
3 7,6 DG1-347D6FB-C21C
9702-1001-00P
DG1-347D6FB-C54C
9702-1109-00P
4 9 DG1-349D0FB-C21C
9702-1011-00P
DG1-349D0FB-C54C
9702-1111-00P
5,5 12 DG1-34012FB-C21C
9702-2002-00P
DG1-34012FB-C54C
9702-2101-00P
7,5 16 DG1-34016FB-C21C
9702-2004-00P
DG1-34016FB-C54C
9702-2103-00P
11 23 DG1-34023FB-C21C
9702-2001-00P
DG1-34023FB-C54C
9702-2105-00P
15 31 DG1-34031FB-C21C
9702-3002-00P
DG1-34031FB-C54C
9702-3101-00P
18,5 38 DG1-34038FB-C21C
9702-3004-00P
DG1-34038FB-C54C
9702-3103-00P
22 46 DG1-34046FB-C21C
9702-3001-00P
DG1-34046FB-C54C
9702-3105-00P
30 61 DG1-34061FB-C21C
9702-4002-00P
DG1-34061FB-C54C
9702-4101-00P
37 72 DG1-34072FB-C21C
9702-4006-00P
DG1-34072FB-C54C
9702-4105-00P
45 87 DG1-34087FB-C21C
9702-4010-00P
DG1-34087FB-C54C
9702-4109-00P
55 105 DG1-34105FN-C21C
9702-5004-00P
DG1-34105FN-C54C
9702-5103-00P
75 140 DG1-34140FN-C21C
9702-5008-00P
DG1-34140FN-C54C
9702-5107-00P
90 170 DG1-34170FN-C21C
9702-5001-00P
DG1-34170FN-C54C
9702-5111-00P

Модули расширения

Для расширения входов/выходов цепей управления преобразователей частоты.

Для использования с Описание Наименование
Артикул
DC1 110 В, 3DI+1AI+2AO+1RO DXC-EXT-IO110
169032
230 В, 3DI+1AI+2AO+1RO DXC-EXT-IO230
169033
24 В DC, 3DI+1AI+1AO+2RO DXC-EXT-2RO1AO
169030
24 В DC, 3DI+1AI+2RO DXC-EXT-2RO
169031
Симулятор 3DI+1AI+1RO DXC-EXT-LOCSIM
169034
DA1 3DI+1RO DXA-EXT-3DI1RO
169036
3RO DXA-EXT-3RO
169121
Энкодер DXA-EXT-ENCOD
169035
DG1 3RO DXG-EXT-3RO
744-A2614-00P
3DI+3DO+1TI DXG-EXT-3DI3DO1T
744-A2612-00P
1AI+2AO DXG-EXT-1AI2AO
744-A2613-00P
Вход термистора DXG-EXT-THER1
744-A2615-00P
Изолированный вход
240В АС для 6DI
DXG-EXT-6DI
744-A2616-00P

Коммуникационные модули

Сетевые модули для использования с преобразователями частоты DA1.

Ethernet IP Modbus-TCP EtherCAT BACnet/IP PROFINET DeviceNet PROFIBUS-DP
DX-NET-ETHERNET-
2

169122
DX-NET-MODBUSTCP-
2

169126
DX-NET-ETHERCAT-
2

169127
DX-NET-BACNETIP-
2

169128
DX-NET-PROFINET-
2

169125
DX-NET-DEVICENET
169123
DX-NET-PROFIBUS
169124

Модули SmartWire

Для DC1
IP20
Для DA1
IP20
Для DC1/DA1
IP55/66
DX-NET-SWD1
169129
DX-NET-SWD2
169130
DX-NET-SWD3
169131

Тормозные резисторы для внутренней установки*

Тормозное сопротивление в корпусе из анодированного алюминия. Для непосредственной установки в корпусе преобразователя частоты.

  • Степень защиты IP54
Для использования с Сопротивление, Ом Мощность торможения Наименование
DA1, типоразмер 4/5 100 0,5 DX-BR3-100
169150
DC1/DA1, типоразмер 2/3 33 0,2 DX-BR5-033
169151

*Информация по тормозным резисторам для внешней установки доступна в каталоге по приводной технике.

Внешняя клавиатура

Для реализации удаленного управления преобразователем частоты (с двери шкафа, пульта управления и т. п.).

  • Степень защиты спереди IP54
Для использования с LED дисплей, однострочный OLED дисплей Примечание
DC1, DA1, DE1 DX-KEY-LED
169132
DX-KEY-OLED
169133
Кабель со штепсельным соединением
длиной ок. 3 м, (RJ45, 8-контактный) в
комплекте.
DG1 - DXG-KEY-LCD
730-32047-00P
-

Соединительный кабель RJ45-RJ45

Длина 0,5 м Длина 1 м Длина 3 м
DX-CBL-RJ45-0M5
169137
DX-CBL-RJ45-1M0
169138
DX-CBL-RJ45-3M0
169139

Кабель подключения к ПК

Для прямого подключения преобразователя частоты к компьютеру с установленным ПО drivesConnect.

Для использования с Наименование
Артикул
DC1, DA1, DE1 DX-CBL-PC-1M5
171018
DG1 DXG-CBL-1M0
730-32034-00P

Лицензионный ключ для функции ПЛК

Наименование
Артикул
DX-COM-SOFT
169136

Bluetooth COM-stick

Для передачи параметров через Bluetooth на компьютер с установленным ПО drivesConnect.

Описание Наименование
Артикул
С 2 кнопками для загрузки и выгрузки параметров с памятью
конфигурации
DX-COM-STICK
169134

Моторные дроссели

  • Трехфазная сеть
  • Макс. допустимое напряжение питающей сети: 750 В + 0% (50/60 Гц)
Номинальный ток, А Индуктивность, мГн Мощность рассеяния, Вт Наименование
Артикул
5 2 24 DX-LM3-005
269538
8 4,1 54 DX-LM3-008
269539
11 3 71 DX-LM3-011
269541
16 1,5 78 DX-LM3-016
269542
35 1 116 DX-LM3-035
269543
50 0,6 168 DX-LM3-050
269544
63 0,5 193 DX-LM3-063
269545
80 0,5 206 DX-LM3-080
269546
100 0,45 294 DX-LM3-100
269547
150 0,35 424 DX-LM3-150
269548
180 0,3 439 DX-LM3-180
269549
220 0,2 51 DX-LM3-220
269560
260 0,15 520 DX-LM3-260
269561
303 0,15 - DX-LM3-303
169146
370 0,12 - DX-LM3-370
169147
450 0,1 - DX-LM3-450
169148

Входные дроссели

Однофазные и трехфазные.

Номинальный ток, А Индуктивность, мГн Мощность рассеяния, Вт Наименование
Артикул
Однофазные
5,8 5,05 9 DX-LN1-006
269490
8,6 3,41 11 DX-LN1-009
269495
13 2,25 12 DX-LN1-013
269496
18 1,63 17 DX-LN1-018
269497
24 1,22 20 DX-LN1-024
269498
32 0,92 24 DX-LN1-032
169791
Трехфазные
3,9 7,51 17 DX-LN3-004
269500
6 4,9 19 DX-LN3-006
269501
10 2,94 33 DX-LN3-010
269502
16 1,84 44 DX-LN3-016
269503
25 1,18 57 DX-LN3-016
269503
40 0,64 59 DX-LN3-040
269505
50 0,37 58 DX-LN3-050
269506
60 0,31 60 DX-LN3-060
269507
80 0,23 96 DX-LN3-080
269508
100 0,18 101 DX-LN3-100
269509
120 0,15 100 DX-LN3-120
269510
160 0,11 140 DX-LN3-160
269511
200 0,09 154 DX-LN3-200
269512
250 0,07 155 DX-LN3-250
269513
300 0,06 196 DX-LN3-300
269514
303 0,06 230 DX-LN3-303
169143
370 0,05 290 DX-LN3-370
169144
450 0,04 300 DX-LN3-450
169145

Синус-фильтры

Трехфазная сеть.

Номинальный ток, А Индуктивность, мГн Мощность рассеяния, Вт Наименование
Артикул
4 11 50 DX-SIN3-004
271538
10 5,1 100 DX-SIN3-010
271590
16,5 3,07 70 DX-SIN3-016
271591
23,5 2,5 125 DX-SIN3-023
271593
32 2 100 DX-SIN3-032
271594
37 1,7 100 DX-SIN3-037
271595
48 1,2 240 DX-SIN3-048
271597
61 1 280 DX-SIN3-061
271599
72 0,95 300 DX-SIN3-072
271600
90 0,8 290 DX-SIN3-090
271601
115 0 460 DX-SIN3-115
271602
150 0,5 530 DX-SIN3-150
271603
1801 0,4 500 DX-SIN3-180
271604
250 0,35 550 DX-SIN3-250
271605
440 0,14 650 DX-SIN3-440
271606
480 0,14 1550 DX-SIN3-480
169149
