Плавкие вставки и держатели EATON D0, NH, DIN 43 653 и цепей среднего напряжения

Плавкие вставки и держатели D0

Плавкие вставки

  • Класс gG(gL) для защиты линий
  • Класс gR для защиты полупроводников
  • Количество плавких вставок в картридже 3 шт.
  • Корпус D0
In, A Типоразмер Класс gG Класс gR
2 D01 2NZ01 2NZ01R
4 4NZ01 4NZ01R
6 6NZ01 6NZ01R
10 10NZ01 10NZ01R
16 16NZ01 16NZ01R
20 D02 20NZ02 20NZ02R
25 25NZ02 25NZ02R
32 32NZ02 -
35 35NZ02 35NZ02R
40 40NZ02 -
50 50NZ02 50NZ02R
63 63NZ02 63NZ02R

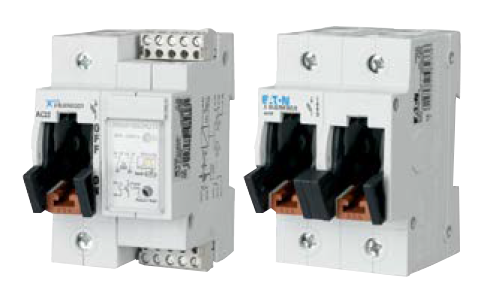

Держатели-разъединители плавких вставок D0

  • Номинальное напряжение 400 В АС / 220 В DC
  • Поставляются без предохранителей
  • Версия с электронным модулем мониторинга
  • Для использования с плавкими вставками D0
  • Номинальный ток 63 А
Количество
полюсов
Типоразмер Стандартная версия Версия с электронным
мониторингом
1 полюс D01, D02 Z-SLS/NEOZ/1
248235
Z-SLK/NEOZ/1
248238
1+N полюс Z-SLS/NEOZ/1+N
248237
-
2 полюса Z-SLS/NEOZ/2
248233
Z-SLK/NEOZ/2
248239
3 полюса Z-SLS/NEOZ/3
248234
Z-SLK/NEOZ/3
248240
3+N полюса Z-SLS/NEOZ/3+N
248236
Z-SLK/NEOZ/3+N
248241

Плавкие вставки и держатели NH

Плавкие вставки для защиты линий

  • Отключающая способность 120 кА
  • Номинальное напряжение 500 В AC / 250 В DC
  • Класс gG(gL) для защиты линий
  • Корпус NH
  • Соответствует DIN 43 620
In, А Типоразмер 00 Типоразмер 0 Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4
2 2NHG000B - - - - -
4 4NHG000B - - - - -
6 6NHG000B - - - - -
10 10NHG000B 10NHG0B 10NHG01B - - -
16 16NHG000B 16NHG0B 16NHG01B - - -
20 20NHG000B 20NHG0B 20NHG01B - - -
25 25NHG000B 25NHG0B 25NHG01B - - -
32 32NHG000B 32NHG0B 32NHG01B - - -
35 35NHG000B 35NHG0B 35NHG01B 35NHG02B - -
40 40NHG000B 40NHG0B 40NHG01B 40NHG02B - -
50 50NHG000B 50NHG0B 50NHG01B 50NHG02B - -
63 63NHG000B 63NHG0B 63NHG01B 63NHG02B - -
80 80NHG000B 80NHG0B 80NHG01B 80NHG02B - -
100 100NHG000B 100NHG0B 100NHG01B 100NHG02B - -
125 125NHG00B 125NHG0B 125NHG01B 125NHG02B - -
160 160NHG00B 160NHG0B 160NHG01B 160NHG02B - -
200 - - 200NHG1B 200NHG02B - -
224 - - 224NHG1B 224NHG02B - -
250 - - 250NHG1B 250NHG02B 250NHG03B -
315 - - - 315NHG2B 315NHG03B -
355 - - - 355NHG2B 355NHG03B -
400 - - - 400NHG2B 400NHG03B -
500 - - - - 500NHG3B 500NHG4G
630 - - - - 630NHG3B 630NHG4G
800 - - - - - 800NHG4G
100 - - - - - 1000NHG4G
1250 - - - - - 1250NHG4G

Быстродействующие плавкие вставки

  • Двойная индикация
  • Номинальное напряжение 690 В AC
  • Класс aR/gR для защиты полупроводников
  • Корпус NH
  • Соответствует DIN 43 620
Номинальный ток, A Типоразмер Наименование/Артикул
10 000 170M1558D
16 000 170M1559D
20 000 170M1560D
25 000 170M1561D
32 000 170M1562D
40 000 170M1563D
50 000 170M1564D
63 000 170M1565D
80 000 170M1566D
100 000 170M1567D
125 000 170M1568D
160 000 170M1569D
200 000 170M1570D
250 000 170M1571D
315 00 170M1572D
125 1 170M3813D
160 1 170M3814D
200 1 170M3815D
250 1 170M3816D
315 1 170M3817D
350 1 170M3818D
400 1 170M3819D
450 2 170M5809D
500 2 170M5810D
550 2 170M5811D
630 2 170M5812D
700 2 170M5813D
800 3 170M6812D
900 3 170M6813D

Держатели-разъединители плавких вставок EBH

  • Номинальное напряжение 690 В AC / 440 В DC
  • Поставляется без предохранителей
  • Установка на монтажную плату
  • 3-х полюсное исполнение
  • Для использования с плавкими вставками NH
Типоразмер 00 Типоразмер 1 Типоразмер 2 Типоразмер 3
EBH00O3TS5 EBH1O3TS8 EBH2O3TS8 EBH3O3TS8

Держатели-разъединители плавких вставок EBV

  • Установка на шины
  • Расстояние между центрами шин 180 мм (кроме помеченных *)
  • Поставляется без предохранителей
  • Для использования с плавкими вставками NH
Типоразмер 00 Типоразмер 1 Типоразмер 2 Типоразмер 3
Одновременная 3-фазная коммутация
EBV0033TS8 EBV233TM1 EBV333TM1 EBV333TM2
EBV0023TS8*
Пополюсная коммутация
EBV0033SS8 EBV233SM1 EBV233SM1 EBV333SM2

*Расстояние между центрами шин 100 мм

Держатели плавких вставок

  • 1-полюсное и 3-полюсное исполнение
  • Крепление на монтажную панель или на DIN-рейку
  • Широкий ряд аксессуаров
  • Для использования с плавкими вставками NH
  Типоразмер 00 Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4
1 полюс SD00-D SD1-D SD2-D SD3-D SD4-S
3 полюса TD00-D TD1-D TD2-D TD3-D -

    Плавкие вставки и держатели DIN 43 653

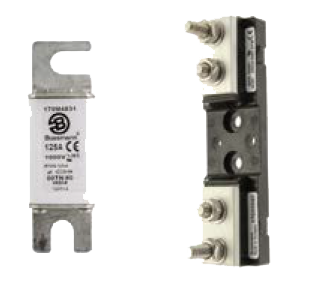

Быстродействующие плавкие вставки и держатели

  • Отключающая способность 200 кА
  • Класс aR/gR для защиты полупроводников
  • Номинальное напряжение 690 В AC
  • Соответствует DIN 43 653
Держатели плавких вставок Плавкие вставки
In, А Типоразмер Наименование/Артикул
170H1007 16 000 170M1359
25 000 170M1361
32 000 170M1362
40 000 170M1363
50 000 170M1364
63 000 170M1365
80 000 170M1366
170H3004 100 1 170M3012
125 1 170M3013
160 1 170M3014
200 1 170M4008
315 1 170M4010
350 1 170M4011
400 2 170M5008
450 1 170M4013
500 1 170M4014
500 3 170M6008
630 1 170M4016
900 3 170M6013
1250 3 170M6016

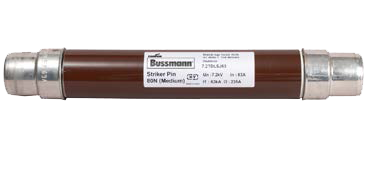

Плавкие вставки для защиты линий и трансформаторов

  • Для защиты линий и трансформаторов в цепях среднего напряжения
  • Соответствует DIN 43 625
Номинальный ток, А Напряжение 7,5 кВ Напряжение 12 кВ
6,3 7-2TDLSJ6-3 12TDLEJ6-3
10 7-2TDLSJ10 12TDLEJ10
16 7-2TDLSJ16 12TDLEJ16
20 7-2TDLSJ20 12TDLEJ20
25 7-2TDLSJ25 12TDLEJ25
31,5 7-2TDLSJ31-5 12TDLEJ31-5
40 7-2TDLSJ40 12TDLEJ40
50 7-2TDLSJ50 12TDLEJ50
63 7-2TDLSJ63 12TDLEJ63
90 7-2TFLSJ80 12THLEJ80
100 7-2TFLSJ100 12THLEJ100
125 7-2TFLSJ125 12TKLEJ125
160 7-2TFLSJ160 12TXLEJ160
