Металлические щиты навесного исполнения EATON CS, BF

Металлические щиты навесного исполнения CS

  • Степень защиты IP66
  • Монтажная плата в комплекте
  • Качественное морозостойкое пенополиуретановое уплотнение двери
  • Устойчивая к истиранию порошковая окраска RAL 7035
  • Дренажный профиль по периметру дверного выреза препятствует проникновению жидкости внутрь шкафа
  • Угол открывания дверцы 120 градусов
  • Возможность изменения стороны навешивания двери
Высота, мм Ширина, мм Глубина, мм
150 200 250 300
250 200 CS-2520/150
111646
- - -
300 200 CS-32/150
111647
- - -
300 300 CS-33/150
111648
CS-33/200
111649
- -
300 400 - CS-34/200
111680
- -
400 300 CS-43/150
111681
CS-43/200
111682
- -
400 400 CS-44/150
111683
CS-44/200
111684
- -
400 600 - CS-46/200
111685
CS-46/250
111686
CS-46/300
111687
500 400 CS-54/150
111688
CS-54/200
111689
CS-54/250
111690
-
500 500 - - CS-55/250
111691
-
600 400 CS-64/150
111692
CS-64/200
111693
CS-64/250
111694
-
600 500 CS-65/150
111695
CS-65/200
111696
CS-65/250
111697
-
600 600 - CS-66/200
111698
CS-66/250
111699
CS-66/300
111700
600 800 - - - CS-68/300
111701
700 500 - CS-75/200
111702
CS-75/250
111703
-
800 400 - CS-84/200
111704
CS-84/250
111705
-
800 600 - CS-86/200
111706
CS-86/250
111707
CS-86/300
111708
800 800 - CS-88/200
111709
- CS-88/300
111710
800 1000 - - - CS-810/300
111711
1000 600 - - CS-106/250
111712
CS-106/300
111713
1000 800 - - CS-108/250
111714
CS-108/300
111715
1000 1000 - - - CS-1010/300
111716
1200 600 - - CS-126/250
111717
-
1200 800 - - - CS-128/300
111718
1200 1000 - - - CS-1210/300
111719
1200 1200 - - CS-1212/250
111720
-

Нижние панели для шкафов CS с вырезами для фланцев

  • Для фланцев F3A-...
  • C уплотнением, максимальная степень защиты IP66 (при использовании F3A-...)
  • Материал: листовая сталь
  • Несовместимы с щитами глубиной 150 мм
Для ширины шкафа Количество вырезов Наименование
Артикул
300 1 AFP-3-CS
112914
400 1 AFP-4-CS
112915
500 1 AFP-5-CS
112916
600 2 AFP-6-CS
112917
800 3 AFP-8-CS
112918
1000 3 AFP-10-CS
112919
1200 2x2 AFP-12-CS
112920

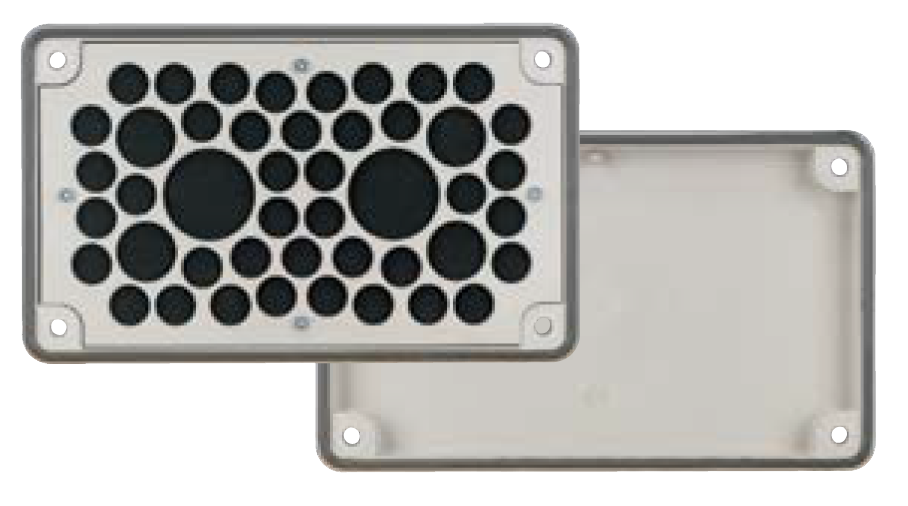

Кабельные фланцы для шкафов CS

  • RAL 7035
  • Класс защиты IP66
Тип Для кабеля Наименование
Артикул
Протыкаемый фланец из
пенорезины
40 кабелей - 10-13 мм
4 кабеля - 17-21 мм
2 кабеля 27-30 мм
F3A-D
010145
Глухой фланец - F3A-0
074182

Сменные двери для шкафов CS

DI-...-CS
Дверь для внутреннего разделения
Внутренняя дверь для установки органов управления и индикации. Листовая сталь
DT-...-CS
Дверь со стеклом
Степень защиты IP66. Рама из листовой стали, порошковая окраска, безопасное стекло. Без шарниров и замка.
DS-...-CS
Сплошная дверь
Степень защиты IP66. Листовая сталь, порошковая окраска. Без шарниров и замка.
Высота х Ширина Дверь для внутреннего разделения Дверь со стеклом Сплошная дверь
250x200 DI-2520-CS
138660
DT-2520-CS
140480
DS-2520-CS
140505
300x200 DI-3020-CS
138661
DT-3020-CS
140481
DS-3020-CS
140506
300x300 DI-3030-CS
138662
DT-3030-CS
140482
DS-3030-CS
140507
300x400 DI-3040-CS
138663
DT-3040-CS
140483
DS-3040-CS
140508
400x300 DI-4030-CS
138664
DT-4030-CS
140484
DS-4030-CS
140509
400x400 DI-4040-CS
138665
DT-4040-CS
140485
DS-4040-CS
140510
400x600 DI-4060-CS
138666
DT-4060-CS
140486
DS-4060-CS
140511
500x400 DI-5040-CS
138667
DT-5040-CS
140487
DS-5040-CS
140512
500x500 DI-5050-CS
138668
DT-5050-CS
140488
DS-5050-CS
140513
600x400 DI-6040-CS
138669
DT-6040-CS
140489
DS-6040-CS
140514
600x500 DI-6050-CS
138670
DT-6050-CS
140490
DS-6050-CS
140515
600x600 DI-6060-CS
138671
DT-6060-CS
140491
DS-6060-CS
140516
600x800 DI-6080-CS
138672
DT-6080-CS
140492
DS-6080-CS
140517
700x500 DI-7050-CS
138673
DT-7050-CS
140493
DS-7050-CS
140518
800x400 DI-8040-CS
138674
DT-8040-CS
140494
DS-8040-CS
140519
800x600 DI-8060-CS
138675
DT-8060-CS
140495
DS-8060-CS
140520
800x800 DI-8080-CS
138676
DT-8080-CS
140496
DS-8080-CS
140521
800x1000 DI-80100-CS
138677
DT-80100-CS
140497
DS-80100-CS
140522
1000x600 DI-10060-CS
138678
DT-10060-CS
140498
DS-10060-CS
140523
1000x800 DI-10080-CS
138679
DT-10080-CS
140499
DS-10080-CS
140524
1000x1000 DI-100100-CS
138680
DT-100100-CS
140500
DS-100100-CS
140525
1200x600 DI-12060-CS
138681
DT-12060-CS
140501
DS-12060-CS
140526
1200x800 DI-12080-CS
138682
DT-12080-CS
140502
DS-12080-CS
140527
1200x1000 DI-120100-CS
138683
DT-120100-CS
140503
DS-120100-CS
140528
1200x1200 DI-120120-CS
138684
DT-120120-CS
140504
DS-120120-CS
140529

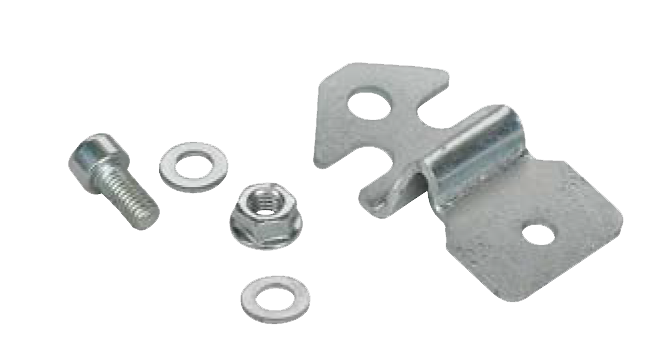

Комплект крепежных кронштейнов для шкафов CS

  • Для крепления шкафа к стене
  • Вертикальный или горизонтальный монтаж
  • Материал: оцинкованная листовая сталь
  • В комплекте 4 уголка и крепежные элементы
Наименование
Артикул
WFB-SET-CS
112639

Универсальные замки для шкафов CS

  • Вставки и языки замка изготовлены из металла
  • Для использования внутри и вне помещений
  • Для установки в типовой вырез двери 22,5x20,4 мм
Тип ключа Наименование
Артикул
Для ключа с бродкой, 3 мм LC-DBIT3-CS
133102
Для ключа с бродкой, 5 мм LC-DBIT5-CS
133103
Полуциллиндрич., с 2-мя ключами LC-ZSBIT-CS
133104

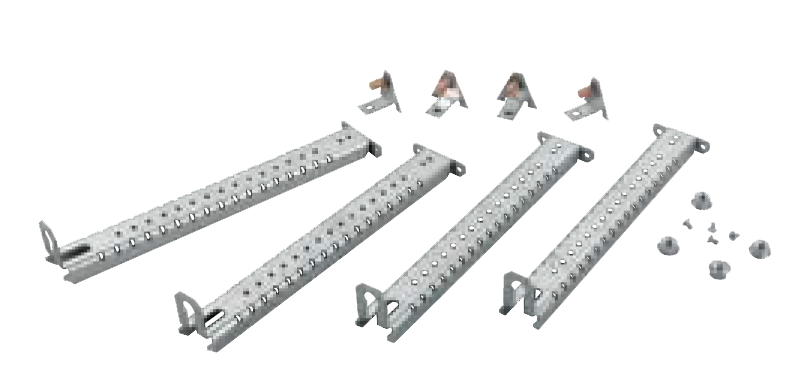

Адаптеры для регулировки глубины установки монтажной платы для шкафов CS

  • Регулировка глубины установки с шагом 25 мм
  • Крепежные элементы в комплекте
Глубина щита Наименование
Артикул
150 DAS-SET/150-CS
138656
200 DAS-SET/200-CS
138657
250 DAS-SET/250-CS
138658
300 DAS-SET/300-CS
138659

Кабельные вводы с метрической резьбой

  • С контрагайкой и разгрузкой натяжения
  • Степень защиты IP68 макс.
  • Материал: полиамид, без галогенов
  • Класс воспламеняемости V2 согласно UL94
  • RAL 7035
Кабельный ввод Внешний диаметр кабеля Наименование
Артикул
M12 3-7 V-M12
215078
M16 4.5-10 V-M16
215077
M20 6-13 V-M20
206910
M25 9-17 V-M25
206911
M32 13-21 V-M32
206912

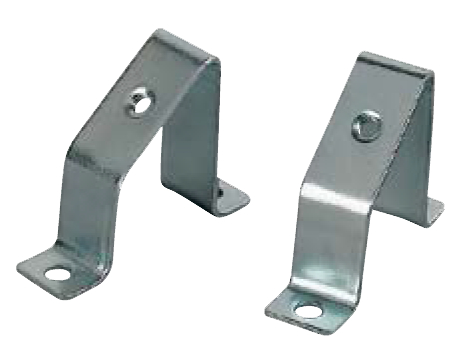

Крепление для DIN-рейки

  • Материал: листовая оцинкованная сталь
  • Для монтажа DIN-реек TS35X7,5 в наклонном положении
  • В комплекте 1 шт.
Наименование
Артикул
TS1-BRA-CS
138772

DIN-рейка

Наименование
Артикул
Примечания
TS35X7,5
053030
Длина 1 м. Размеры: 35х7,5 мм.

Металлические распределительные щиты большого объема BF

  • Степень защиты IP30
  • Материал: листовая сталь
  • Клеммные сборки до 125 А
  • Комплект поставки: корпус, дверь, приборные рейки, лицевые панели, клеммы N/PE
Количество рядов/ модулей Навесной Встраиваемый
Белый Серый Белый Серый
2/48 BF-O-2/48-C
113685
BF-O-2/48-G-C
113686
BF-U-2/48-C
113689
BF-U-2/48-G-C
113690
3/72 BF-O-3/72-C
283031
BF-O-3/72-G-C
283044
BF-U-3/72-C
283048
BF-U-3/72-G-C
283056
4/96 BF-O-4/96-C
283032
BF-O-4/96-G-C
283045
BF-U-4/96-C
283049
BF-U-4/96-G-C
283057
5/120 BF-O-5/120-C
283033
BF-O-5/120-G-C
283046
BF-U-5/120-C
283050
BF-U-5/120-G-C
283058
6/144 BF-O-6/144-C
283034
BF-O-6/144-G-C
283047
BF-U-6/144-C
283051
BF-U-6/144-G-C
283059
4/132 BF-O-4/132-C
103091
BF-O-4/132-G-C
103094
BF-U-4/132-C
103097
BF-U-4/132-G-C
103100
5/165 BF-O-5/165-C
103092
BF-O-5/165-G-C
103095
BF-U-5/165-C
103098
BF-U-5/165-G-C
103101
6/198 BF-O-6/198-C
103093
BF-O-6/198-G-C
103096
BF-U-6/198-C
103099
BF-U-6/198-G-C
103102
