Контакторы EATON DILM, DILH, DILK, DILL, DILMP, DILDC, DILEEM, DILEM, DILEM12 , DILER, DILA

  • 10 млн. коммутационных циклов
  • Увеличенная включающая способность
  • Управление контактором с помощью выхода ПЛК 24 В DC (без промежуточного реле)
  • Малое энергопотребление катушки управления
  • Клеммы с двойными зажимами (до 170А)



Вспомогательные реле

Устройства для коммутации цепей при номинальной нагрузке. Категория применения AC-15 .

DILER — мини-реле, категория применения AC-15, используется на напряжение 380 В и 230 В (рабочий ток 3 А и 6 А соответственно). Содержит 4 контакта различных конфигураций. Компактный корпус.

DILA — промежуточные реле, категория применения AC-15, используется на напряжение 380 В и 230 В (рабочий ток 4 А и 6 А соответственно). Содержит 4 контакта различных конфигураций.

Контакторы

DILEEM, DILEM, DILEM12 — мини-контакторы, категория применения AC-3, используются на напряжения 230 В, 380 В, 660 В. Рабочие токи 6,6 А, 9 А, 12 А.

DILM — контакторы для коммутации силовых цепей асинхронных двигателей и других индуктивных нагрузок, категория применения AC-3 (также DC-1 ... DC-5).

DILH — мощные контакторы, диапазон токов 1400 А ... 2600 А, призваны коммутировать цепи с активной нагрузкой, категория применения AC-1, содержат 4 дополнительных контакта.

DILK — контакторы для коммутации цепей с емкостной нагрузкой, имеют повышенную стойкость к свариванию контактов и резисторы предзаряда.

DILL — контакторы для коммутации цепей освещения, категория применения AC-5a и AC-5b.

DILMP — четырехполюсные контакторы, диапазон токов 20 А ... 200 А, для коммутации цепей с активной нагрузкой, категория применения AC-1.

DILDC — двухполюсные контакторы для применения в цепях постоянного тока на напряжение до 1000 В. Категория применения DC-1. Рабочие токи 300 А, 600 А.

Обозначения

  1. Контактор
  2. Супрессор
  3. Реле перегрузки
  4. Фронтальный дополнительный контакт (2 полюса)
  5. Фронтальный дополнительный контакт (4 полюса)
  6. Боковой дополнительный контакт



Обозначения

  1. Контактор
  2. Механическая блокировка
  3. Реле перегрузки
  4. Клеммная крышка
  5. Боковой дополнительный контакт











Мини-реле DILER

  • Категория применения AC-15, управление электромагнитными нагрузками (свыше 72 ВА)
  • Винтовые зажимы
Номинальный ток Количество силовых
контактов
Наименование Артикул Наименование Артикул
AC-15, 230 В
Ie, А
AC-15, 400 В
Ie, А
НО НЗ Катушка 230 В 50Гц   Катушка 24 В DC
6 4 4 - DILER-40(230V50HZ) 051759 DILER-40-G(24VDC) 010223
3 1 DILER-31(230V50HZ) 051768 DILER-31-G(24VDC) 010157
2 2 DILER-22(230V50HZ) 051777 DILER-22-G(24VDC) 010042

Вспомогательные реле DILA

  • Категория применения AC-15, управление электромагнитными нагрузками (свыше 72 ВА)
  • Винтовые зажимы
Номинальный ток Ie, A Количество силовых
контактов
Катушка 230 В 50Гц   Катушка 24 В DC
230 В 400 В НО НЗ Наименование Артикул Наименование Артикул
6 4 4 - DILA-40(230V50HZ) 276329 DILA-40(24VDC) 276344
3 1 DILA-31(230V50HZ) 276364 DILA-31(24VDC) 276379
2 2 DILA-22(230V50HZ) 276399 DILA-22(24VDC) 276414

Контакторы DILEEM, DILEM, DILEM12

  • Категории применения: AC-1 неиндуктивная или малоиндуктивная нагрузка, AC-3 пуск и отключениие асинхронных электродвигателей с короткозамкнутым ротором, AC-4 пуск и торможение противовключением электродвигателей с короткозамкнутым ротором
  • Силовые контакты: 3НО / 4НО
  • Винтовые зажимы
Номинальный ток в
AC-3, Ie, A
Номинальная мощность Доп.
контакт
Наименование Артикул Наименование Артикул
AC-3, 230 В
P, кВт
AC-3, 400 В
P, кВт
Катушка 230 В 50Гц   Катушка 24 В DC
3х-полюсные с дополнительным контактом
6,6 1,5 2,2 1 НО DILEEM-10(230V50HZ) 051608 DILEEM-10-G(24VDC) 051643
6,6 1,5 2,2 1 НЗ DILEEM-01(230V50HZ) 051633 DILEEM-01-G(24VDC) 051650
9 2,2 4 1 НО DILEM-10(230V50HZ) 051786 DILEM-10-G(24VDC) 010213
9 2,2 4 1 НЗ DILEM-01(230V50HZ) 051795 DILEM-01-G(24VDC) 010343
12 3,5 5,5 1 НО DILEM12-10(230V50HZ) 127075 DILEM12-10-G(24VDC) 127132
12 3,5 5,5 1 НЗ DILEM12-01(230V50HZ) 127091 DILEM12-01-G(24VDC) 127137
4x-полюсные
9 2,2 4 - DILEM4(230V50HZ) 051804 DILEM4-G(24VDC) 012701

Аксессуары для DILER, DILEM, DILA

Ном.ток при 400В,
Ie, А
Ном.ток при 230В,
Ie, А
Для
использования с
Контакты нормально
открытые
Контакты нормально
закрытые
Наименование
Артикул
Фронтальные дополнительные контакты для DILER, DILEM
2 4 DILEM10(G)(...)
DILEM4(G)(...)
- 2 02DILEM
010064
1 1 11DILEM
010080
2 2 22DILEM
010112
DILEM10(G)(...)
DILEM01(G)(...)
DILEM4(G)(...)
DILER40(G)
DILER31(G)
DILER22
- 2 02DILE
010240
1 1 11DILE
010224
2 - 20DILE
010208
- 4 04DILE
010256
1 3 13DILE
02397
2 2 22DILE
010288
3 1 31DILE
048912
4 - 40DILE
010304
Ном.ток при 400В,
Ie, А
Ном.ток при 230В,
Ie, А
Для
использования с
Количество контактов
НО
Количество контактов
НЗ
Наименование
Артикул
Фронтальные дополнительные контакты для DILА
4 4 DILА - 2 DILA-XHI02
276420
1 1 DILA-XHI11
276421
2 - DILA-XHI20
276422
- 4 DILA-XHI04
276424
1 3 DILA-XHI13
276425
2 2 DILA-XHI22
276426
3 1 DILA-XHI31
276427
4 0 DILA-XHI40
276428
Описание Для использования с Наименование
Артикул
RC-супрессор
Управляющее напряжение 24-48 В AC DILE... RCDILE48
044264
Управляющее напряжение 110-250 В AC RCDILE250
046320
Механическая блокировка
Для двух контакторов с одинаковыми или разными магнитными
системами. Расстояние между контакторами 0 мм.
DILE... MVDILE
010113
Механический соединитель
Для механического соединения контактора, реле и реле времени
в комбинацию. Расстояние между реле 0 мм.
DILE...
DILET...
V0DILE
026634

Контакторы для комуникации цепей с двигательной нагрузкой DILM

Контакторы для комуникации силовых цепей асинхронных двигателей и других индуктивных нагрузок

  • Категория применения AC-1, неиндуктивная или малоиндуктивная нагрузка, AC-3пуск и отключение асинхронных электродвигателей с короткозамкнутым ротором, AC-4 пуск и торможение противовключением электродвигателей с короткозамкнутым ротором
  • Силовые контакты 3НО
  • Диапазон токов от 7А до 1600А
Ном.
ток
AC-3
Ie, A
Ном.
мощность
AC-3, 380 В
P, кВт
Доп.
контакт
Управление переменным током Управление постоянным током Примечания
Наименование Артикул Наименование Артикул
7 3 1 НО DILM7-10(230V50HZ) 276550 DILM7-10(24VDC) 276565

RDC24: 24-27 В DC

RAC240: 190-240 В АС

1 НЗ DILM7-01(230V50HZ) 276585 DILM7-01(24VDC) 276600
9 4 1 НО DILM9-10(230V50HZ) 276690 DILM9-10(24VDC) 276705
1 НЗ DILM9-01(230V50HZ) 276725 DILM9-01(24VDC) 276740
12 5,5 1 НО DILM12-10(230V50HZ) 276830 DILM12-10(24VDC) 276845
1 НЗ DILM12-01(230V50HZ) 276865 DILM12-01(24VDC) 276880
15,5 7,5 1 НО DILM15-10(230V50HZ) 290058 DILM15-10(24VDC) 290073
1 НЗ DILM15-01(230V50HZ) 290093 DILM15-01(24VDC) 290108
18 7,5 1 НО DILM17-10(230V50HZ) 277004 DILM17-10(RDC24) 277018
1 НЗ DILM17-01(230V50HZ) 277036 DILM17-01(RDC24) 277050
25 11 1 НО DILM25-10(230V50HZ) 277132 DILM25-10(RDC24) 277146
1 НЗ DILM25-01(230V50HZ) 277164 DILM25-01(RDC24) 277178
32 15 1 НО DILM32-10(230V50HZ) 277260 DILM32-10(RDC24) 277274
1 НЗ DILM32-01(230V50HZ) 277292 DILM32-01(RDC24) 277306
38 18,5 1 НО DILM38-10(230V50HZ) 112428 DILM38-10(RDC24) 112442
1 НЗ DILM38-01(230V50HZ) 112456 DILM38-01(RDC24) 112470
40 12,5 - DILM40(230V50HZ) 277766 DILM40(RDC24) 277780
50 15,5 - DILM50(230V50HZ) 277830 DILM50(RDC24) 277844
65 30 - DILM65(230V50HZ) 277894 DILM65(RDC24) 277908
72 37 - DILM72(230V50HZ) 107670 DILM72(RDC24) 107671
80 37 - DILM80(230V50HZ) 239402 DILM80(RDC24) 239416
95 45 - DILM95(230V50HZ) 239480 DILM95(RDC24) 239510
115 55 - DILM115(RAC240) 239548 DILM115(RDC24) 239555
150 75 - DILM150(RAC240) 239588 DILM150(RDC24) 239591
170 90 - DILM170(RAC240) 107013 DILM170(RDC24) 107016
Cтандартная версия Комфортная версия
185 90 2НО + 2НЗ - - DILM185A/22(RAC240) 139537

Cтандартная версия:
классическое
управление

Комфортная
версия
: возможно
непосредственное
управление
слаботочными
коммутационными
устройствами
(транзисторные выходы
ПЛК)

RA250: 110-250 В AC /
48-110 В DC

RAC240: 190-240 В AC

RAW250: 230-250 В AC/
DC

225 110 2НО + 2НЗ - - DILM225A/22(RAC240) 139547
250 132 2НО + 2НЗ DILM250-S/22(220-
240V50/60HZ)
274190 DILM250/22(RA250) 208201
300 160 2НО + 2НЗ DILM300A-S/22(220-
240V50/60HZ)
139559 DILM300A/22(RA250) 139556
400 200 2НО + 2НЗ DILM400-S/22(220-
240V50/60HZ)
274196 DILM400/22(RA250) 208209
500 250 2НО + 2НЗ DILM500-S/22(220-
240V50/60HZ)
274199 DILM500/22(RA250) 208213
580 315 2НО + 2НЗ - - DILM580/22(RA250) 208216
650 355 2НО + 2НЗ DILM650/22(RA250) 208219 DILM650/22(RA250) 208219
750 400 2НО + 2НЗ DILM750/22(RA250) 208222 DILM750/22(RA250) 208222
820 450 2НО + 2НЗ DILM820/22(RA250) 208225 DILM820/22(RA250) 208225
1000 560 2НО + 2НЗ DILM1000/22(RA250) 267214 DILM1000/22(RA250) 267214
1600 900 2НО + 2НЗ DILM1600/22(RAW250) 106727 DILM1600/22(RAW250) 106727

Контакторы для цепей с активной нагрузкой DILH

Мощные контакторы, призваны коммутировать цепи с активной нагрузкой.

  • Категория применения AC-1 , неиндуктивная или малоиндуктивная нагрузка
  • Силовые контакты: 3НО
Hом. ток AC-1
Ith=Ie, A
Напряжение управления Доп. контакт Наименование Артикул
Комфортная версия
1400 230-250 В AC/DC 2НО + 2НЗ DILH1400/22(RAW250) 272441
2000 2НО + 2НЗ DILH2000/22(RAW250) 272442
2200 2НО + 2НЗ DILH2200/22(RAW250) 111793
2600 2НО + 2НЗ DILH2600/22(RAW250) 125945

Четырехполюсные контакторы для коммутации цепей с активной нагрузкой DILMP

Четырехполюсные контакторы, применяются для коммутации цепей с активной нагрузкой.

  • Категория применения AC-1 , неиндуктивная или малоиндуктивная нагрузка
  • Силовые контакты: 4НО
Номинальный ток, А Встроенный доп.
контакт
  Напряжение управления
230 В AC 24 В DC
22 - DILMP20(230V50HZ,240V60HZ)
276970
DILMP20(24VDC)
276985
32 1 НЗ DILMP32-01(230V50HZ,240V60HZ)
118911
DILMP32-01(RDC24)
118913
32 1 НО DILMP32-10(230V50HZ,240V60HZ)
109797
DILMP32-10(RDC24)
109811
45 1 НЗ DILMP45-01(230V50HZ,240V60HZ)
118914
-
45 1 НО DILMP45-10(230V50HZ,240V60HZ)
109826
DILMP45-10(RDC24)
109840
63 - DILMP63(230V50HZ,240V60HZ)
109855
DILMP63(RDC24)
109869
80 DILMP80(230V50HZ,240V60HZ)
109884
DILMP80(RDC24)
109898
125 DILMP125(RAC240)
109905
DILMP125(RDC24)
109910
160 DILMP160(RAC240)
109915
DILMP160(RDC24)
109920
200 DILMP200(RAC240)
109925
DILMP200(RDC24)
109930

Контакторы для коммутации цепей конденсаторных установок DILK

Контакторы для коммутации конденсаторов.

  • Силовые контакты: 3НО с параллельно подключенными резисторами
  • Устойчивость к свариванию контактов при бросках пусковых токов до 180 х I
  • Без разряжающих резисторов
Коммутируемая мощность
400 В, кВАр
Дополнительные контакты Наименование
Артикул
12,5 1НО + 1 НЗ DILK12-11(230V50HZ,240V60HZ)
293988
20 1НО + 1 НЗ DILK20-11(230V50HZ,240V60HZ)
294010
25 DILK25-11(230V50HZ,240V60HZ)
294032
33,3 1НО DILK33-10(230V50HZ,240V60HZ)
294054
50 DILK50-10(230V50HZ,240V60HZ)
294076

Контакторы для коммутации цепей освещения DILL

Применяются для коммутации осветительных нагрузок.

  • Категория применения AC-5A : коммутирование разрядных элекроламп, AC-5В коммутирование ламп накаливания
  • Силовые контакты: 3НО
Номинальный ток, А Напряжение управления
400 В, AC-5a 400 В, AC-5b 230 В AC 24 В AC 400 В AC
12 14 DILL12(230V50HZ,240V60HZ)
104402
DILL12(24V50HZ)
104401
DILL12(400V50HZ,440V60HZ)
104403
19 21 DILL18(230V50HZ,240V60HZ)
104405
DILL18(24V50HZ)
104404
DILL18(400V50HZ,440V60HZ)
104405
20 27 DILL20(230V50HZ,240V60HZ)
104408
DILL20(24V50HZ)
104407
DILL20(400V50HZ,440V60HZ)
104409

Контакторы для коммутации цепей постоянного тока DILDC

Применяются для коммутации в цепях постоянного тока. Области применения: солнечная энергетика, хранение энергии (аккумуляторные батареи), железнодорожный транспорт, зарядная инфраструктура для электромобилей, морские платформы и т. д.

  • Категория применения DC-1 , неиндуктивная или малоиндуктивная нагрузка
  • Силовые контакты: 2НО
  • Номинальное напряжение 1000 В DC
  • Рабочая температура -40 ... +70 ОС
  • Возможно непосредственное управление слаботочными коммутационными устройствами(транзисторные выходы ПЛК)
Номинальный ток, А
DC-1, 1000 В
Напряжение управления Дополнительные контакты Наименование
Артикул
300 110 ... 250 В AC
110 ... 350 В DC
2НО + 2НЗ DILDC300/22(RDS250)
183314
600     DILDC600/22(RDS250)
183315

Аксессуары для DILM, DILMP, DILL

Исполнение
зажимов
Условный
термический
ток Ith=Ie AC-1, А
Для использования с Контакты нормально
открытые
Контакты нормально
закрытые
Наименование
Артикул
Фронтальные дополнительные контакты для DILM, DILMP, DILL
Винтовые
зажимы
16 DILM(C)7-10...
DILM(C)9-10...
DILM(C)12-10...
DILM(C)15-10...
DILM(C)17-10...
DILM(C)25-10...
DILM(C)32-10...
DILM(C)38-10...
DILMP20...
DILMP32...
DILMP45...
DILL...
1 1 DILM32-XHI11
277376
- 2 DILM32-XHI02
277375
Пружинные
зажимы
1 1 DILM32-XHIC11
277751
- 2 DILM32-XHIC02
277750
Винтовые
зажимы
3 1 DILM32-XHI31
106112
2 2 DILM32-XHI22
277377
Пружинные
зажимы
2 2 DILM32-XHIC22
277752
Винтовые
зажимы
DILM40...
DILM50...
DILM65...
DILM72…
DILM72...
DILM80...
DILM95...
DILM115...
DILM170…
2 - DILM150-XHI20
277945
1 1 DILM150-XHI11
277946
- 2 DILM150-XHI02
277947
3 1 DILM150-XHI31
277949
2 2 DILM150-XHI22
277950
1 3 DILM150-XHI13
277951
Боковые дополнительные контакты для DILM, DILMP, DILL
Винтовые
зажимы
10 DILM7-DILM15
DILMP20…
1 - DILA-XHI10-S
115948
- 1 DILA-XHI01-S
115949
DILM17-DILM38, DILMP32...
DILMP45..., DILL...
1 1 DILM32-XHI11-S
101371
DILM250-DILH2600 1 1 DILM820-XHI11-SI
208281
1 1 DILM820-XHI11-SA
208282
  10 DILM40-DILM225A 1 1 DILM1000-XHI11-SI
278425
1 1 DILM1000-XHI11-SA
278427

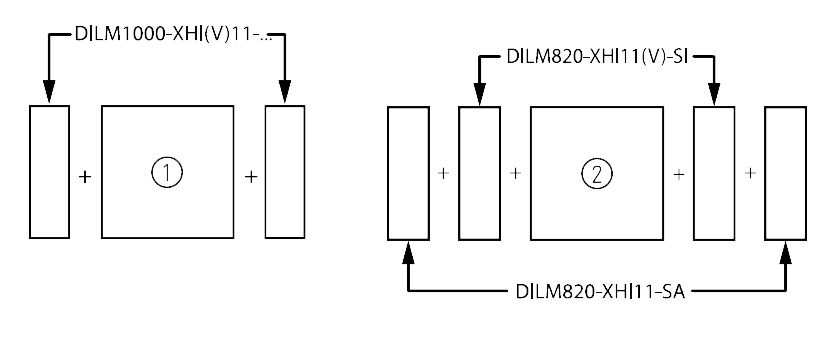

  1. DILM40-DILM72
  2. DILM80-DILH2200

Подробная информация по конфигурации и возможному количеству дополнительных контактов доступна в каталоге «Пуск и защита электродвигателей»

Описание Для использования с Наименование
Артикул
RC-супрессоры
Применяются для защиты от перенапряжений в цепях
управляющих токов при отключении контактора.
Управляющее напряжение 110-240 В AC
DILM7-DILM15, DILA, DILMP20 DILM12-XSPR240
281200
DILM17-DILM32, DILK12-DILK25, DILL,
DILMP32-DILMP45
DILM32-XSPR240
281203
DILM40-DILM95, DILK33-DILK50,
DILMP63-DILMP200
DILM95-XSPR240
281206
Варисторные супрессоры
Применяются для защиты от перенапряжений в цепях
управляющих токов при отключении контактора.
Управляющее напряжение 110-240 В AC
DILM7-DILM15, DILA, DILMP20 DILM12-XSPV240
281210
DILM17-DILM32, DILK12-DILK25, DILL,
DILMP32-DILMP45
DILM32-XSPV240
281214
DILM40-DILM95, DILK33-DILK50,
DILMP63-DILMP200
DILM95-XSPV240
281218
Диодный супрессор
Применяются для защиты от перенапряжений в цепях
управляющих токов при отключении контактора.
Управляющее напряжение 12-250 В DC
DILM7-DILM15, DILA, DILMP20 DILM12-XSPD
101672
Механическая блокировка
Для двух контакторов с одинаковыми или разными магнитными
системами
DILM7-DILM15, DILA, DILMP20 DILM12-XMV
281196
DILM17-DILM38 DILM32-XMV
281197
DILM40-DILM72 DILM65-XMV
281198
DILM80-DILM170 DILM150-XMV
240081
DILM185-DILM570 DILM500-XMV
208289
DILM580-DILM1000 DILM820-XMV
208288
Механический соединители
Для механического соединения контакторов в комбинации.
Расстояние между реле 0 мм.
DILM7-DILM72, DILA DILM32-XVB
281227
DILM80-DILM170 DILM150-XVB
281226
Электронные таймеры
Задержка на включение. Управляющее напряжение 24 В AC/DC DILM7 – DILM32
DILMP20 – DILMP45
DILA
DILM32-XTEE11(RA24)
101440
Задержка на включение. Управляющее напряжение 200-240 В AC DILM32-
XTEE11(RAC240)

101442
Задержка на выключение. Управляющее напряжение 24 В AC/DC DILM7 – DILM32, DILMP20 –DILMP45,
DILA
DILM32-XTED11-
10(RA24)

104943
Задержка на выключение. Управляющее напряжение 200-240 В AC DILM32-XTED11-
10(RAC240)

104945
Клеммные крышки
Защита от прямого касания токоведущих частей. DILM185A, DILM225A DILM225A-XHB
139560
DILM250, DILM300A, DILM400 DILM400-XHB
208287
DILM500-XHB
208286
DILM650-XHB
208285
DILM750, DILM820, DILM1000 DILM820-XHB
208284
