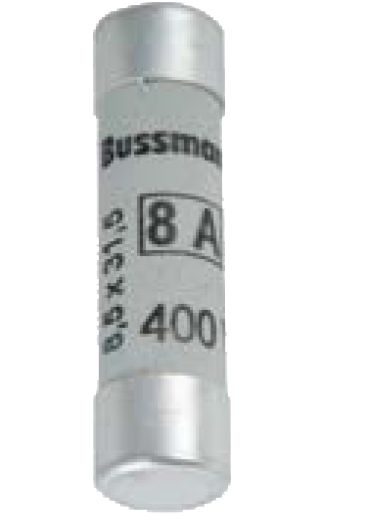

Цилиндрические плавкие вставки и держатели EATON

Плавкие вставки для защиты линий и электродвигателей

  • Класс gG/gL для защиты линий
  • Класс aM для защиты электродвигателей
  • Отключающая способность 100 кА
  • Цилиндрический корпус
In, A Типоразмер 8х31 Типоразмер 10x38 Типоразмер 14x51 Типоразмер 22x58
Класс gG/gL
0,5 C08G0-5 C10G0-5 - -
1 C08G1 C10G1 C14G1 -
2 C08G2 C10G2 C14G2 C22G2
4 C08G4 C10G4 C14G4 C22G4
6 C08G6 C10G6 C14G6 C22G6
8 C08G8 C10G8 C14G8 C22G8
10 C08G10 C10G10 C14G10 C22G10
12 C08G12 C10G12 C14G12 C22G12
16 C08G16 C10G16 C14G16 C22G16
20 C08G20 C10G20 C14G20 C22G20
25 C08G25 C10G25 C14G25 C22G25
32 - C10G32 C14G32 C22G32
40 - - C14G40 C22G40
50 - - C14G50 C22G50
63 - - - C22G63
80 - - - C22G80
100 - - - C22G100
125 - - - C22G125
Класс aM
0,25 - C10M0-25 C14M0-25 -
0,5 - C10M0-5 C14M0-5 -
1 C08M1 C10M1 C14M1 -
2 C08M2 C10M2 C14M2 C22M2
4 C08M4 C10M4 C14M4 C22M4
6 C08M6 C10M6 C14M6 C22M6
8 C08M8 C10M8 C14M8 C22M8
10 - C10M10 C14M10 C22M10
12 - C10M16 C14M12 C22M12
16 - C10M20 C14M16 C22M16
20 - C10M25 C14M20 C22M20
25 - - C14M25 C22M25
32 - - C14M32 C22M32
40 - - C14M40 C22M40
50 - - C14M50 C22M50
63 - - - C22M63
80 - - - C22M80
100 - - - C22M100
125 - - - C22M125

Быстродействующие плавкие вставки

  • Двойная индикация
  • Номинальное напряжение 700 В AC/DC
  • Класс aR для защиты полупроводников
  • Цилиндрический корпус
Типоразмер Номинальный ток, A Наименование/Артикул
14х51 1 FWP-1A14F
2 FWP-2A14F
4 FWP-4A14F
5 FWP-5A14F
10 FWP-10A14F
15 FWP-15A14F
20 FWP-20A14F
25 FWP-25A14F
32 FWP-32A14F
40 FWP-40A14F
50 FWP-50A14F
22х58 50 FWP-50A22F
63 FWP-63A22F
80 FWP-80A22F
100 FWP-100A22F

Держатели-разъединители цилиндрических плавких вставок

  • Компактный дизайн
  • Версия с индикацией
  • Номинальное напряжение 690 В AC
  • Для использования с цилиндрическими плавкими вставками
  • Поставляется без предохранителей
Количество полюсов Типоразмер 8х31 Типоразмер 10x38 Типоразмер 14x51 Типоразмер 22x58
1 полюс CH081D CHM1DU CH141DU CH221DU
2 полюса CH082D CHM2DU CH142DU CH222DU
3 полюса CH083D CHM3DU CH143DU CH223DU
1 полюс + индикация CH081DI CHM1DIU CH141DIU CH221DIU
2 полюса+ индикация CH082DI CHM2DIU CH142DIU CH222DIU
3 полюса+ индикация CH083DI CHM3DIU CH143DIU CH223DIU
