Автоматические выключатели и аксессуары EATON LZM, NZM и выключатели-разъединители

Автоматические выключатели LZM

Защита установок и кабельных линий

  • 4 габаритных типоразмера с номинальными токами от 20 до 1600 А
  • Номинальное напряжение 415 В AC
  • Отключающая способность: 25, 36 и 50 кА
  • Спроектированы для защиты линий
  • Общие аксессуары для серий LZM и NZM
Номинальный
ток , Iu, A
Расцепитель
перегрузки, Ir, A
Расцепитель КЗ, Ii, A Стандартная коммутационная способность 25 кА
при 415 В 50/60 Гц
Наименование
Артикул
3 полюса. Термомагнитный расцепитель
20 15...20 350 LZMB1-A20-I
111848
25 20...25 350 LZMB1-A25-I
111849
32 25...32 350 LZMB1-A32-I
111850
40 32...40 320...400 LZMB1-A40-I
111851
50 40...50 300...500 LZMB1-A50-I
111852
63 50...63 380...630 LZMB1-A63-I
111853
80 63...80 480...800 LZMB1-A80-I
111854
100 80...100 600...1000 LZMB1-A100-I
111855
125 100...125 750...1250 LZMB1-A125-I
111856
160 125...160 1280 LZMB1-A160-I
111857
160 125...160 960...1600 LZMB2-A160-I
111922
200 160...200 1200...2000 LZMB2-A200-I
111923
250 200...250 1500...2500 LZMB2-A250-I
111924
300 240...300 1500...2500 LZMB2-A300-I
111925
320 250...320 1920...3200 -
400 320...400 2400...4000 -
500 400...500 3000...5000 -
3 полюса. Электронный расцепитель
630 315...630   -
800 400...800   -
1000 500...1000   -
1250 630...1250   -
1600 800...1600   -
Средняя коммутационная способность 36 кА
при 415 В 50/60 Гц
Нормальная коммутационная способность 50 кА
при 415 В 50/60 Гц
Наименование
Артикул
Наименование
Артикул

LZMC1-A20-I
111888
LZMN1-A20-I
174414
LZMC1-A25-I
111889
LZMN1-A25-I
174415
LZMC1-A32-I
111890
LZMN1-A32-I
174416
LZMC1-A40-I
111891
LZMN1-A40-I
174417
LZMC1-A50-I
111892
LZMN1-A50-I
174418
LZMC1-A63-I
111893
LZMN1-A63-I
174419
LZMC1-A80-I
111894
LZMN1-A80-I
174420
LZMC1-A100-I
111895
LZMN1-A100-I
174421
LZMC1-A125-I
111896
LZMN1-A125-I
174422
LZMC1-A160-I
111897
LZMN1-A160-I
174423
LZMC2-A160-I
111938
LZMN2-A160-I
174442
LZMC2-A200-I
111939
LZMN2-A200-I
174443
LZMC2-A250-I
111940
LZMN2-A250-I
174444
LZMC2-A300-I
111941
LZMN2-A300-I
174445
LZMC3-A320-I
111954
LZMN3-A320-I
111966
LZMC3-A400-I
111955
LZMN3-A400-I
111967
LZMC3-A500-I
111956
LZMN3-A500-I
111968

LZMC3-AE630-I
111957
LZMN3-AE630-I
111969
- LZMN4-AE800-I
111978
- LZMN4-AE1000-I
111979
- LZMN4-AE1250-I
111980
- LZMN4-AE1600-I
111981

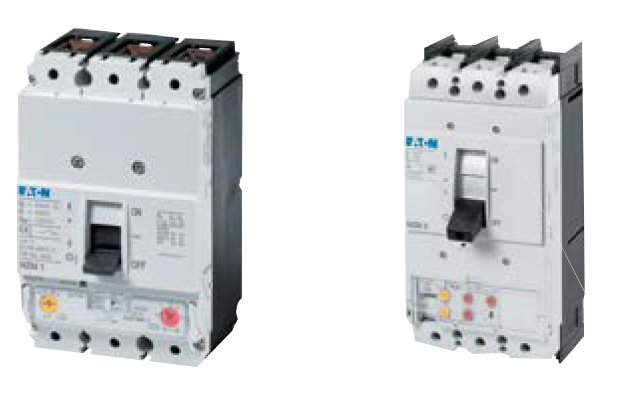

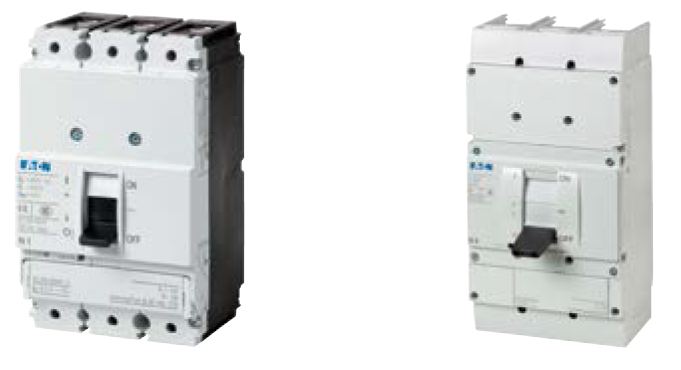

Автоматические выключатели NZM и выключатели-разъединители N, PN

Автоматические выключатели NZM для защиты установок и кабельных линий

  • 4 габаритных размера на токи от 20 до 1600 А
  • Номинальное напряжение 415 В AC
  • 6 типов расцепителей для защиты линий, двигателей, установок, селективной защиты
  • Отключающая способность: 25, 50, 85, 100, 150 кА
  • Широкий ассортимент аксессуаров обеспечивает высокую гибкость при адаптации к любым требованиям заказчика
Номинальный ток, In=Iu, A Диапазон регулировки Отключающая способность 25 кА
при 415 В 50/60 Гц
Отключающая способность 50 кА
при 415 В 50/60 Гц
Отключающая способность 85*/100**/150 кА
при 415 В 50/60 Гц
Примечания
Расцепитель
перегрузки
Ir, A
Расцепитель к.з.
Ii, A
Стационарный Втычной ... SVE
Выкатной ... AVE
Стационарный Втычной ... SVE
Выкатной ... AVE
Стационарный Втычной ... SVE
Выкатной ... AVE
3 полюса. Термомагнитный расцепитель
20 15 - 20 350 NZMB1-A20
280987
NZMB1-A20-SVE
112733
NZMN1-A20
281231
NZMN1-A20-SVE
112776
NZMH1-A20
284376
NZMH1-A20-SVE
112795
Для полной
комплектации
втычного
выключателя (..SVE)
необходим цоколь:
для 1 типоразмера
выключателей
NZM1-XSVS 109777,
для 2 типоразмера
выключателей
NZM2-XSVS 266699
Для заказа выкатного
исполнения

выключателя 4
типоразмера
,
необходимо указать:
выключатель
стационарного
исполнения +
комплект
преобразования
+NZM4-XAVE 266717
+ корзина
NZM4-XAVS 266713
*Для NZMH4
**Для NZMH1
25 20-25 350 NZMB1-
A25

280988
NZMB1-A25-SVE
112734
NZMN1-A25
281232
NZMN1-A25-SVE
112777
NZMH1-A25
284377
NZMH1-A25-SVE
112796
32 25-32 350 NZMB1-A32
280989
NZMB1-A32-SVE
112735
NZMN1-A32
281233
NZMN1-A32-SVE
112778
NZMH1-A32
284378
NZMH1-A32-SVE
112797
40 32-40 320-400 NZMB1-A40
259075
NZMB1-A40-SVE
112703
NZMN1-A40
259081
NZMN1-A40-SVE
112757
NZMH1-A40
284379
NZMH1-A40-SVE
112798
50 40-50 300-500 NZMB1-A50
259076
NZMB1-A50-SVE
112704
NZMN1-A50
259082
NZMN1-A50-SVE
112758
NZMH1-A50
284410
NZMH1-A50-SVE
112799
63 50-63 380-630 NZMB1-A63
259077
NZMB1-A63-SVE
112705
NZMN1-A63
259083
NZMN1-A63-SVE
112759
NZMH1-A63
284411
NZMH1-A63-SVE
112800
80 63-80 480-800 NZMB1-A80
259078
NZMB1-A80-SVE
112706
NZMN1-A80
259084
NZMN1-A80-SVE
112760
NZMH1-A80
284412
NZMH1-A80-SVE
112801
100 80-100 600-1000 NZMB1-A100
259079
NZMB1-A100-SVE
112707
NZMN1-A100
259085
NZMN1-A100-SVE
112761
NZMH1-A100
284413
NZMH1-A100-SVE
112802
125 100-125 750-1250 NZMB1-A125
259080
NZMB1-A125-SVE
112708
NZMN1-A125
259086
NZMN1-A125-SVE
112762
NZMH1-A125
284414
NZMH1-A125-SVE
112803
160 125-160 1280 NZMB1-A160
281230
- NZMN1-A160
281234
- NZMH1-A160
284415
-
20 15-20 350 - - - - NZMH2-A20
281281
NZMH2-A20-SVE
113351
25 20-25 350 - - - - NZMH2-A25
281282
NZMH2-A25-SVE
113352
32 25-32 350 - - - - NZMH2-A32
281283
NZMH2-A32-SVE
113353
40 32-40 320-400 - - - - NZMH2-A40
259095
NZMH2-A40-SVE
113328
50 40-50 300-500 - - - - NZMH2-A50
259096
NZMH2-A50-SVE
113329
63 50-63 380-630 - - - - NZMH2-A63
259097
NZMH2-A63-SVE
113330
80 63-80 480-800 - - - - NZMH2-A80
259098
NZMH2-A80-SVE
113331
100 80-100 600-1000 - - - - NZMH2-A100
259099
NZMH2-A100-SVE
113332
125 100-125 750-1250 - - - - NZMH2-A125
259100
NZMH2-A125-SVE
113333
160 125-160 960-1600 NZMB2-A160
259088
NZMB2-A160-SVE
113193
NZMN2-A160
259092
NZMN2-A160-SVE
113244
NZMH2-A160
259101
NZMH2-A160-SVE
113334
200 160-200 1280-2000 NZMB2-A200
259089
NZMB2-A200-SVE
113194
NZMN2-A200
259093
NZMN2-A200-SVE
113245
NZMH2-A200
259102
NZMH2-A200-SVE
113335
250 200-250 1500-2500 NZMB2-A250
259090
NZMB2-A250-SVE
113195
NZMN2-A250
259094
NZMN2-A250-SVE
113246
NZMH2-A250
259103
NZMH2-A250-SVE
113336
300 240-300 2000-2500 NZMB2-A300
107518
- NZMN2-A300
107580
- NZMH2-A300
107581
-
320 250-320 1920-3200 - - NZMN3-A320
109669
NZMN3-A320-SVE
168486
NZMH3-A320
109673
NZMH3-A320-SVE
168913
Для полной
комплектации
втычного
выключателя (..SVE)
необходим цоколь:
для 3 типоразмера
выключателей
NZM3-XSVS 168472
Для полной
комплектации
выкатного
выключателя (..AVE)
необходима корзина:
для 3 типоразмера
выключателей
NZM3-XAVS 266711
*Для NZMH4
**Для NZMH1
NZMN3-A320-AVE
110858
NZMH3-A320-AVE
110861
400 320-400 2400-4000 - - NZMN3-A400
109670
NZMN3-A400-SVE
168487
NZMH3-A400
109674
NZMH3-A400-SVE
168914
NZMN3-A400-AVE
110859
NZMH3-A400-AVE
110862
500 400-500 3000-5000 - - NZMN3-A500
109671
NZMN3-A500-SVE
168488
NZMH3-A500
109675
NZMH3-A500-SVE
168915
NZMN3-A500-AVE
110860
NZMH3-A500-AVE
110863
3 полюса. Электронный расцепитель
630 315-630 1260-5040 - - NZMN3-AE630
259115
NZMN3-AE630-AVE
110842
NZMH3-AE630
259118
NZMH3-AE630-AVE
110851
630 315-630 1260-7560 - - NZMN4-AE630
265758
- NZMH4-AE630
265763
-
800 400-800 1600-9600 - - NZMN4-AE800
265759
- NZMH4-AE800
265764
-
1000 500-1000 2000-12000 - - NZMN4-AE1000
265760
- NZMH4-AE1000
265765
-
1250 630-1250 2500-15000 - - NZMN4-AE1250
265761
- NZMH4-AE1250
265766
-
1000 800-1600 3200-19200 - - NZMN4-AE1600
265762
- NZMH4-AE1600
265767
-

Автоматические выключатели NZM для защиты двигателей

Номинальный
ток, In=Iu, A
Диапазон регулировки Мощность
двигателя,
P, кВт
Номинальный ток
AC-3,
Ie, А
Отключающая способность 25 кА
при 415 В 50/60 Гц
Отключающая способность 50 кА
при 415 В 50/60 Гц
Отключающая способность 85*/100**/150 кА
при 415 В 50/60 Гц
Примечания
Расцепитель
перегрузки
Ir, A
Расцепитель к.з.
Ii, A
Стационарный Втычной ...SVE
Выкатной ...AVE
Стационарный Втычной ...SVE
Выкатной ...AVE
Стационарный Втычной ...SVE
Выкатной ...AVE
3 полюса. Термомагнитный расцепитель
40 32-40 320-560 18,5 36 NZMB1-M40
265710
NZMB1-M40-SVE
112709
NZMN1-M40
265718
NZMN1-M40-SVE
112763
NZMH1-M40
115450
NZMH1-M40-SVE
115790
Для полной
комплектации
втычного
выключателя (..SVE)
необходим цоколь:
для 1 типоразмера
выключателей
NZM1-XSVS 109777,
для 2 типоразмера
выключателей
NZM2-XSVS 266699Для полной
комплектации
втычного
выключателя (..SVE)
необходим цоколь:
для 2 типоразмера
выключателей
NZM2-XSVS 266699,
для 3 типоразмера
выключателей
NZM3-XSVS 168472
Для полной
комплектации
выкатного
выключателя (..AVE)
необходима корзина:
для 3 типоразмера
выключателей
NZM3-XAVS 266711
Для заказа выкатного
исполнения

выключателя 4
типоразмера
,
необходимо указать:
выключатель
стационарного
исполнения +
комплект
преобразования
+NZM4-XAVE 266717
+ корзина
NZM4-XAVS 266713
*Для NZMH4
**Для NZMH1
50 40-50 400-700 22 41 NZMB1-M50
265711
NZMB1-M50-SVE
112720
NZMN1-M50
265719
NZMN1-M50-SVE
112764
NZMH1-M50
115451
NZMH1-M50-SVE
115791
63 50-63 504-882 30 55 NZMB1-M63
265712
NZMB1-M63-SVE
112721
NZMN1-M63
265720
NZMN1-M63-SVE
112765
NZMH1-M63
115452
NZMH1-M63-SVE
115792
80 63-80 640-1120 37 68 NZMB1-M80
265713
NZMB1-M80-SVE
112722
NZMN1-M80
265721
NZMN1-M80-SVE
112766
NZMH1-M80
115453
NZMH1-M80-SVE
115793
100 80-100 800-1250 45 81 NZMB1-M100
265714
NZMB1-M100-SVE
112723
NZMN1-M100
265722
NZMN1-M100-SVE
112767
NZMH1-M100
115454
NZMH1-M100-SVE
115794
20 16-20 350 7,5 16 - - - - NZMH2-M20
281299
NZMH2-M20-SVE
113354
25 20-25 350 11 21,7 - - - - NZMH2-M25
281300
NZMH2-M25-SVE
113355
32 25-32 320-448 15 29,3 - - - - NZMH2-M32
281301
NZMH2-M32-SVE
113356
40 32-40 320-560 18,5 36 - - - - NZMH2-M40
281302
NZMH2-M40-SVE
113357
50 40-50 400-700 22 41 - - - - NZMH2-M50
281303
NZMH2-M50-SVE
113358
63 50-63 504-882 30 55 - - - - NZMH2-M63
281304
NZMH2-M63-SVE
113359
80 63-80 640-1120 37 68 - - - - NZMH2-M80
281305
NZMH2-M80-SVE
113360
100 80-100 800-1400 45 81 - - - - NZMH2-M100
281306
NZMH2-M100-SVE
113361
125 100-125 1000-1750 45 99 NZMB2-M125
265715
NZMB2-M125-SVE
113196
NZMN2-M125
265723
NZMN2-M125-SVE
113250
NZMH2-M125
281307
NZMH2-M125-SVE
113362
160 125-160 1280-2240 75 134 NZMB2-M160
265716
NZMB2-M160-SVE
113197
NZMN2-M160
265724
NZMN2-M160-SVE
113251
NZMH2-M160
281308
NZMH2-M160-SVE
113363
200 160-200 1600-2800 110 196 NZMB2-M200
265717
NZMB2-M200-SVE
113198
NZMN2-M200
265725
NZMN2-M200-SVE
113252
NZMH2-M200
281309
NZMH2-M200-SVE
113364
3 полюса. Электронный расцепитель
90 45-90 90-1260 45 81 - - NZMN2-ME90
265778
NZMN2-ME90-SVE
113256
NZMH2-ME90
265786
NZMH2-ME90-SVE
113348
140 70-140 140-1960 75 134 - - NZMN2-ME140
265779
NZMN2-ME140-SVE
113257
NZMH2-ME140
265787
NZMH2-ME140-SVE
113349
220 110-220 220-3080 110 196 - - NZMN2-ME220
265780
NZMN2-ME220-SVE
113258
NZMH2-ME220
265788
NZMH2-ME220-SVE
113350
220 110-220 220-3080 110 196 - - NZMN3-ME220
265781
NZMN3-ME220-SVE
168483
NZMH3-ME220
265789
NZMH3-ME220-SVE
168910
NZMN3-ME220-AVE
110846
NZMH3-ME220-AVE
110855
350 175-350 350-4900 200 349 - - NZMN3-ME350
265782
NZMN3-ME350-SVE
168484
NZMH3-ME350
265790
NZMH3-ME350-SVE
168911
NZMN3-ME350-AVE
110847
NZMH3-ME350-AVE
110856
450 225-450 450-6300 250 437 - - NZMN3-ME450
284468
NZMN3-ME450-SVE
168485
NZMH3-ME450
284469
NZMH3-ME450-SVE
168912
NZMN3-ME450-AVE
110848
NZMH3-ME450-AVE
110857
550 275-550 550-7700 315 544 - - NZMN4-ME550
265783
- NZMH4-ME550
265791
-
875 438-875 875-12250 500 820 - - NZMN4-ME875
265784
- NZMH4-ME875
265792
-
1400 700-1400 1400-19600 630 1066 - - NZMN4-ME1400
265785
- NZMH4-ME1400
265793
-

Автоматические выключатели NZM для защиты генераторов, селективной защиты

Номинальный ток,
In=Iu, A
Диапазон регулировки Отключающая способность 50 кА
при 415 В 50/60 Гц
Отключающая способность 150* кА
при 415 В 50/60 Гц
Примечания
Расцепитель перегрузки Ir, A Расцепитель к.з.
Без задержки,
Ii, А
С задержкой,
Isd, А
Стационарный Втычной ...SVE
Выкатной ...AVE
Стационарный Втычной ...SVE
Выкатной ...AVE
3 полюса. Электронный расцепитель
100 50-100 1200 100-1000 NZMN2-VE100
259122
NZMN2-VE100-SVE
113247
NZMH2-VE100
259125
NZMH2-VE100-SVE
113337

Для полной
комплектации
втычного
выключателя (..SVE)
необходим цоколь:
для 2 типоразмера
выключателей
NZM2-XSVS 266699,
для 3 типоразмера
выключателей
NZM3-XSVS 168472

Для полной
комплектации
выкатного
выключателя (..AVE)
необходима корзина:
для 3 типоразмера
выключателей
NZM3-XAVS 266711
*Высокая
отключающая
способность NZMH4-
AE... и NZMH4-VE...
85 кА, более высокая
отключающая
способность под
заказ

160 80-160 1920 160-1600 NZMN2-VE160
259123
NZMN2-VE160-SVE
113248
NZMH2-VE160
259126
NZMH2-VE160-SVE
113338
250 125-250 3000 250-2500 NZMN2-VE250
259124
NZMN2-VE250-SVE
113249
NZMH2-VE250
259127
NZMH2-VE250-SVE
113339
250 125-250 500-2750 250-2500 NZMN3-VE250
259131
NZMN3-VE250-SVE
168480
NZMH3-VE250
259134
NZMH3-VE250-SVE
168907
NZMN3-VE250-AVE
110843
NZMH3-VE250-AVE
110852
400 200-400 800-4400 400-4000 NZMN3-VE400
259132
NZMN3-VE400-SVE
168481
NZMH3-VE400
259135
NZMH3-VE400-SVE
168908
NZMN3-VE400-AVE
110844
NZMH3-VE400-AVE
110853
630 315-630 1260-5040 472-4410 NZMN3-VE630
259133
NZMN3-VE630-SVE
168482
NZMH3-VE630
259136
NZMH3-VE630-SVE
168909
NZMN3-VE630-AVE
110845
NZMH3-VE630-AVE
110854
630 315-630 1260-5040 630-6300 NZMN4-VE630
265768
- NZMH4-VE630
265773
-
800 400-800 1600-9600 800-8000 NZMN4-VE800
265769
- NZMH4-VE800
265774
-
1000 500-1000 2000-12000 1000-10000 NZMN4-VE1000
265770
- NZMH4-VE1000
265775
-
1250 630-1250 2500-15000 1250-12500 NZMN4-VE1250
265771
- NZMH4-VE1250
265776
-
1600 800-1600 3200-19200 1600-16000 NZMN4-VE1600
265772
- NZMH4-VE1600
265777
-

Выключатели-разъединители N и PN

  • Характеристики «Главного выключателя»согласно IEC/EN 60204
  • Номинальное напряжение 690 В AC
  • Рабочая температура -25 ... +70 OC
Номинальный
ток, In=Iu, A
Максимальный
добавочный
предохранитель gL, А
3 положения 1, +, 0. Могут быть отключены
дистанционно.
2 положения 1, 0. Не
могут быть отключены
дистанционно.
Примечания
Стационарный Втычной ...SVE
Выкатной ...AVE
Стационарный
63 125 N1-63
259143
N1-63-SVE
113729
PN1-63
259140
Для полной
комплектации
втычного
выключателя (..SVE)
необходим цоколь:
для 2 типоразмера
выключателей
NZM2-XSVS 266699,
для 3 типоразмера
выключателей
NZM3-XSVS 168472
Для полной
комплектации
выкатного
выключателя (..AVE)
необходима корзина:
для 3 типоразмера
выключателей
NZM3-XAVS 266711
Для заказа выкатного
исполнения

выключателя-
разъединителя N
4 типоразмера
,
необходимо указать:
выключатель-
разъединитель
стационарного
исполнения +
комплект
преобразования
+NZM4-XAVE 266717
+ корзина
NZM4-XAVS 266713
100 125 N1-100
259144
N1-100-SVE
113730
PN1-100
259141
125 125 N1-125
259145
N1-125-SVE
113731
PN1-125
259142
160 160 N1-160
281236
- PN1-160
281235
160 250 N2-160
266008
N2-160-SVE
113733
PN2-160
266005
200 250 N2-200
266009
N2-200-SVE
113734
PN2-200
266006
250 250 N2-250
266010
N2-250-SVE
113735
PN2-250
266007
400 630 N3-400
266019
N3-400-SVE
168544
PN3-400
266017
N3-400-AVE
110768
630 630 N3-630
266020
N3-630-SVE
168545
PN3-630
266018
N3-630-AVE
110769
800 1600 N4-800
266025
- -
1000 1600 N4-1000
266026
- -
1250 1600 N4-1250
266027
- -
1600 1600 N4-1600
266028
- -

Аксессуары для выключателей LZM, NZM и выключателей-разъединителей N, PN

Расцепители

Описание Напряжение управления Для NZM1, LZM1, N1 Для NZM2/3, LZM2/3, N2/3 Для NZM4, LZM4, N4
Независимый
расцепитель
24 В AC/DC NZM1-XA24AC/DC
259708
NZM2/3-XA24AC/DC
259754
NZM4-XA24AC/DC
266447
208 - 250 В AC/DC NZM1-XA208-250AC/DC
259726
NZM2/3-XA208-250AC/DC
259763
NZM4-XA208-250AC/DC
266451
380 - 440 В AC/DC NZM1-XA380-440AC/DC
259728
NZM2/3-XA380-440AC/DC
259766
NZM4-XA380-440AC/DC
266452
Расцепитель
минимального
напряжения
24 В 50/60 Гц NZM1-XU24AC
259434
NZM2/3-XU24AC
259491
NZM4-XU24AC
266189
24 В AC/DC NZM1-XU24DC
259452
NZM2/3-XU24DC
259509
NZM4-XU24DC
266204
208 - 250 В AC/DC NZM1-XU208-240AC
259442
NZM2/3-XU208-240AC
259499
NZM4-XU208-240AC
266193
380 - 440 В AC/DC NZM1-XU380-440AC
259444
NZM2/3-XU380-440AC
259501
NZM4-XU380-440AC
266194

Дополнительные контакты

Следующее количество может быт установлено внутрь выключателя: для 1 типоразмера — 1 доп. контакт, для 2 типоразмера — 2 доп. контакта, для 3 и 4 типоразмера — 3 доп. контакта.

Описание Тип контакта Для NZM1, LZM1, N1, PN1 Для NZM2/3, LZM2/3, N2/3, PN2/3 Для NZM4, LZM4, N4, PN4
Стандартный
вспомогательный
контакт
1НО M22-K10
216376
M22-K10
216376
M22-K10
216376
1НЗ M22-K01
216378
M22-K01
216378
M22-K01
216378
Двойной стандартный
вспомогательный
контакт
1НО + 1НЗ M22-CK11
107940
M22-CK11
107940
M22-CK11
107940
2НО M22-CK20
107898
M22-CK20
107898
M22-CK20
107898
2НЗ M22-CK02
107899
M22-CK02
107899
M22-CK02
107899
Доп. контакт с
опережением
2НО NZM1-XHIV
259426
NZM2/3-XHIV
259430
NZM4-XHIV
266172

Цоколь для втычного исполнения

Только для выключателей NZM и выключателей-разъединителей N.

Для NZM1, N1 Для NZM2, N2 Для NZM3, N3
NZM1-XSVS
109777
NZM2-XSVS
266699
NZM3-XSVS
168472

Корзина для выкатного исполнения

Только для выключателей NZM и выключателей-разъединителей N.

Для NZM3, N3 Для NZM4, N4
NZM3-XAVS
266711
NZM4-XAVS
266713

Моторный привод

Для ... XRD цикл переключения ≤170 мс, не имеет накопительной пружины, отсутствует возможность установки механической блокировки
Для ... XR время включения 60-100 мс, интервал между выключением и включением 3 секунды. Все команды, поступившие в этот интервал, будут проигнорированы. Пружинно-накопительный механизм. Возможность установки взаимных блокировок.

Напряжение
управления
...XRD ...XR
Для NZM2, LZM2, N2 Для NZM2, LZM2, N2 Для NZM3, LZM3, N3 Для NZM4, LZM4, N4
24 В DC NZM2-XRD24-30DC
115393
NZM2-XR24-30DC
259836
NZM3-XR24-30DC
259854
NZM4-XR24-30DC
266691
208 - 240 В AC/DC NZM2-XRD208-240AC
115391
NZM2-XR208-240AC
259832
NZM3-XR208-240AC
259850
NZM4-XR208-240AC
266685

Механические блокировки

Описание Для NZM2, LZM2, N2 Для NZM3, LZM3, N3 Для NZM4, LZM4, N4
Для установки в одной ячейке NZM2-XMVR
104543
NZM3-XMVR
104545
NZM4-XMVR
104547
Для установки в соседних
ячейках
NZM2-XMVRL
104548
NZM3-XMVRL
104550
NZM4-XMVRL
104552

Поворотные рукоятки

Для установки на дверь шкафа. Удлинительные оси заказываются отдельно.

Цвет Для NZM1, LZM1, N1, PN1 Для NZM2, LZM2, N2, PN2 Для NZM3, LZM3, N3, PN3 Для NZM4, LZM4, N4, PN4
Черная/серая NZM1-XTVD
260166
NZM2-XTVD
260168
NZM3-XTVD
260170
NZM4-XTVD
266614
Красная/желтая NZM1-XTVDVR
260178
NZM2-XTVDVR
260180
NZM3-XTVDVR
260182
NZM4-XTVDVR
266618

Оси для поворотных рукояток

Длина Для NZM1/2, LZM1/2, N1/2, PN1/2 Для NZM3/4, LZM3/4, N3/4, PN3/4
400 мм NZM1/2-XV4
261232
NZM3/4-XV4
261234
600 мм NZM1/2-XV6
260191
NZM3/4-XV6
260193

Аксессуары для подключения

Описание Для NZM1, LZM1, N1, PN1 Для NZM2, LZM2, N2, PN2 Для NZM3, LZM3, N3, PN3 Для NZM4, LZM4, N4, PN4
Хомутной зажим NZM1-XKC
260015
NZM2-250-XKC
262244
NZM3-XKC
260042
-
Туннельный зажим NZM1-XKA
266730
NZM2-XKA
271457
NZM3-XKA2
271461
NZM4-XKA
266836
Заднее присоединение NZM1-XKR
266734
NZM2-XKR
266765
NZM3-XKR
266792
NZM4-XKR
266842
Зажим цепей управления NZM1-XSTS
260150
NZM2-XSTS
260156
NZM3/4-XSTS
266797
NZM3/4-XSTS
266798
Расширительные зажимы - - NZM3-XKV70
100514
NZM4-XKV110
281593

Дополнительные принадлежности

Описание Для NZM1, LZM1, N1, PN1 Для NZM2, LZM2, N2, PN2 Для NZM3, LZM3, N3, PN3 Для NZM4, LZM4, N4, PN4
Фазный изолятор NZM1-XKP
119862
NZM2-XKP
119864
NZM3-XKP
100512
NZM4-XKP
281595
Крышка зажимов NZM1-XKSA
260021
NZM2-XKSA
260038
NZM3-XKSA
260045
NZM4-XKSA
266846
Защитная рамка NZM1-XBR
260195
NZM2-XBR
260197
NZM3-XBR
284645
NZM4-XBR
284646
Адаптер на DIN-рейку NZM1-XC35
260213
NZM2-XC75
260215
- -
Адаптер на SASY60i NZM1-XAD160
104554
NZM2-XAD250
104555
NZM3-XAD630
107206
-

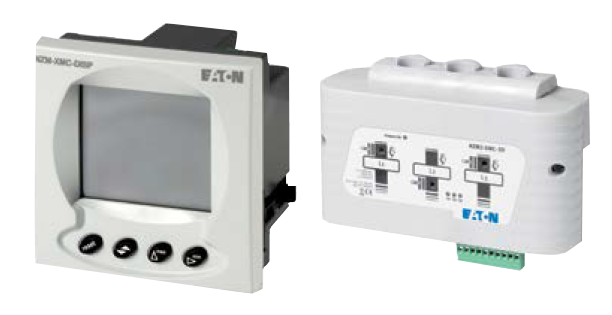

Модуль измерения и коммуникации XMC

Семейство модулей для измерения и коммуникации. Измеререние параметров сети: ток, напряжение, частота, коэффициент мощности, активная мощность, реактивная мощность, полная мощность, мощность активная. Модуль XMC передает информацию на локальный дисплей или на удаленный пункт диспетчеризации. Подключаются ниже выключателя.

Наименование Артикул Число полюсов Номинальный
ток, А
Описание
NZM2-XMC-S0 129839 3 300 Цифровой S0 выход
NZM3-XMC-S0 129960 3 500 Цифровой S0 выход
NZM2-XMC-MB 129961 3 300 Modbus, 2 S0 выхода, интерфейс для дисплея
NZM3-XMC-MB 129962 3 500 Modbus, 2 S0 выхода, интерфейс для дисплея
NZM2-4-XMC-S0 129963 4 300 Цифровой S0 выход
NZM3-4-XMC-S0 129964 4 500 Цифровой S0 выход
NZM2-4-XMC-MB 129965 4 300 Modbus, 2 S0 выхода, интерфейс для дисплея
NZM3-4-XMC-MB 129966 4 500 Modbus, 2 S0 выхода, интерфейс для дисплея
NZM-XMC-AC 129968 - - Адаптер питания переменного тока
NZM-XMC-DISP 129967 - - Дисплей для всех типов устройств с Modbus

Новое компактное решение

Комбинация трансформатора тока, отвода напряжения, измерительной электроники, интерфейса полевой шины и дисплея в одном корпусе представляет собой компактное решение. Четыре измерительных прибора (3 трансформатора и измерительная электроника) объединены в одном устройстве. Установка модуля измерения и коммуникации может быть произведена в любом месте распределительной панели. Система не зависит от модели и конструкции выключателя. Могут быть использованы все существующие автоматические выключатели и выключатели-разъединители, при условии соблюдения минимальных зазоров, требуемых конструкцией соответствующих коммутационных аппаратов. Это решение предлагает очень широкий диапазон применений и, например, с целью модернизации может быть интегрировано в уже существующие распределительные щиты за очень короткое время.
