Автоматические выключатели и аксессуары EATON BZM

Автоматические выключатели BZM для защиты линий

  • 3-х полюсное исполнение
  • Фиксированные заводские настройки теплового и электромагнитного расцепителей
  • Произвольная сторона подключения сети
  • Возможнось установки на DIN-рейку
  • Механическая долговечность 10 000 операций
  • Хомутные зажимы в комплекте
  • 3 габаритных размера на токи от 16 до 400 А
  • Отключающая способность: 18, 25 и 36 кА
  • Спроектированы для защиты линий
  • Фиксированные заводские настройки теплового и электромагнитного расцепителей
Ном.
ток
In, А
Расцепитель
КЗ
Ii, A
Отключающая способность 18 кА
при 415 В 50/60 Гц
Отключающая способность 25 кА
при 415 В 50/60 Гц
Отключающая способность 36 кА
при 415 В 50/60 Гц
Болтовые
зажимы
Хомутные зажимы Болтовые зажимы Хомутные зажимы Болтовые
зажимы
Хомутные зажимы
16 256-384 BZME1-A16
109707
BZME1-A16-BT
109734
BZMB1-A16
109708
BZMB1-A16-BT
109735
- -
20 256-384 BZME1-A20
109710
BZME1-A20-BT
109737
BZMB1-A20
109711
BZMB1-A20-BT
109738
- -
25 320-480 BZME1-A25
109713
BZME1-A25-BT
109740
BZMB1-A25
109714
BZMB1-A25-BT
109741
- -
32 320-480 BZME1-A32
109716
BZME1-A32-BT
109743
BZMB1-A32
109717
BZMB1-A32-BT
109744
BZMC1-A32
131251
BZMC1-A32-BT
131259
40 320-480 BZME1-A40
109719
BZME1-A40-BT
109746
BZMB1-A40
109720
BZMB1-A40-BT
109747
BZMC1-A40
131252
BZMC1-A40-BT
131260
50 480-720 BZME1-A50
109722
BZME1-A50-BT
109749
BZMB1-A50
109723
BZMB1-A50-BT
109750
BZMC1-A50
131253
BZMC1-A50-BT
131261
63 480-720 BZME1-A63
109725
BZME1-A63-BT
109752
BZMB1-A63
109726
BZMB1-A63-BT
109753
BZMC1-A63
131254
BZMC1-A63-BT
131262
80 800-1200 BZME1-A80
109728
BZME1-A80-BT
109755
BZMB1-A80
109729
BZMB1-A80-BT
109756
BZMC1-A80
131255
BZMC1-A80-BT
131263
100 800-1200 BZME1-A100
109731
BZME1-A100-BT
109758
BZMB1-A100
109732
BZMB1-A100-BT
109759
BZMC1-A100
131256
BZMC1-A100-BT
131264
125 1400-2100 BZME2-A125
112492
BZME1-A125-BT
109759
BZMB2-A125
119732
- BZMC2-A125
121800
-
160 1400-2100 - - BZMB2-A160
116970
- BZMC2-A160
121801
-
200 1400-2100 - - BZMB2-A200
116971
- BZMC2-A200
121802
-
250 1400-2100 - - BZMB2-A250
116972
- BZMC2-A250
121803
-
250 2600-3800 - - BZMB3-A250
158104
- BZMC3-A250
158108
-
320 2600-3800 - - BZMB3-A320
158105
- BZMC3-A320
158109
-
350 2600-3800 - - BZMB3-A350
158106
- BZMC3-A350
158270
-
400 2600-3800 - - BZMB3-A400
158107
- BZMC3-A400
158271
-

Аксессуары для выключателей BZM

Расцепители

Номинальное управляющее напряжение Расцепитель минимального
напряжения
Независимый расцепитель
230-240 В AC BZM1-3-XU230-240VAC
158053
BZM1-3-XA230-240VAC
158056
400-440 В AC BZM1-3-XU400-440VAC
158054
BZM1-3-XA400-440VAC
158057
24 В DC BZM1-3-XU24VDC
158055
BZM1-3-XA24VDC
158058

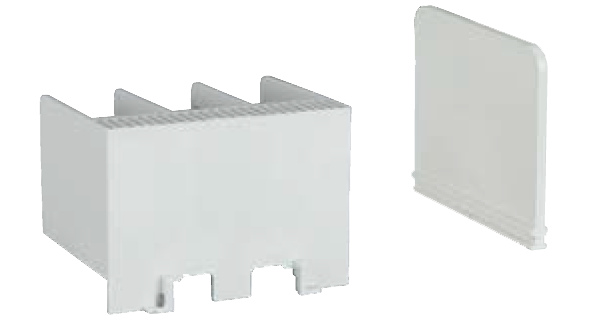

Элементы защиты

Для использования с Крышка зажимов Межфазные
перегородки
BZM1 BZM1-XKSA
112482
BZM1-XKP
109760
BZM2 BZM2-XKSA
118727
BZM2-XKP
118720
BZM3 BZM3-XKSA
158305
BZM3-XKP
158300

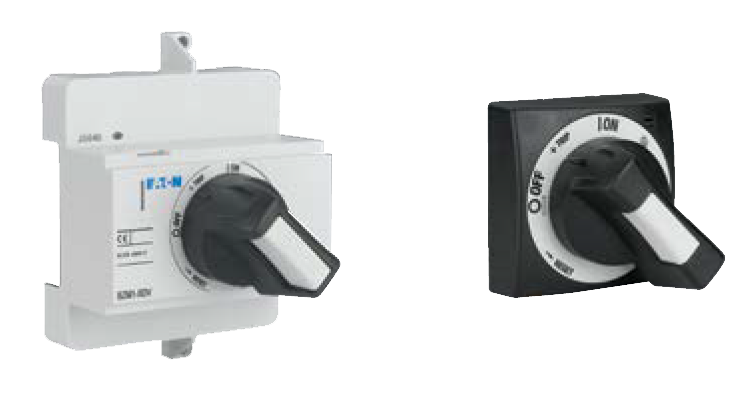

Поворотные рукоятки

Для использования с Установка на выключатель Установка на дверь
BZM1 BZM1-XDV
113168
BZM1-XTVD
112485

Удлинительные оси

Для использования с Длина 400 мм Длина 600 мм
BZM1 BZM1-XV4
112486
BZM1-XV6
112487

Вспомогательные контакты

Тип Наименование
Артикул
1 НО M22-K10
216376
1 НЗ M22-K01
216378

Адаптер на DIN-рейку

Применяется для установки выключателя на DIN-рейку.

Для использования с Наименование
Артикул
BZM1 BZM1-XC35
112488

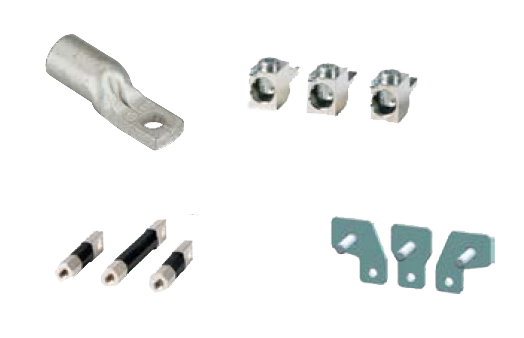

Аксессуары для подключения

Тип Для использования с Cтандартный Расширенная версия
Кабельный наконечник BZM1 BZM1-XKS35
113609
BZM1-XKS50
113750
BZM3 NZM3-XKS185
260040
NZM3-XKS240
260041
Тунельный зажим BZM3 BZM3-XKA1
158303
BZM3-XKA2
158304
Заднее подключение BZM3 BZM3-XKR
158301
-
Расширительный зажим BZM3 BZM3-XKV70KB
158302
-

Блокировка рукоятки

Для использования с Наименование
Артикул
BZM1 BZM1-XKAV
152899
BZM2 BZM2-XKAV
131669
